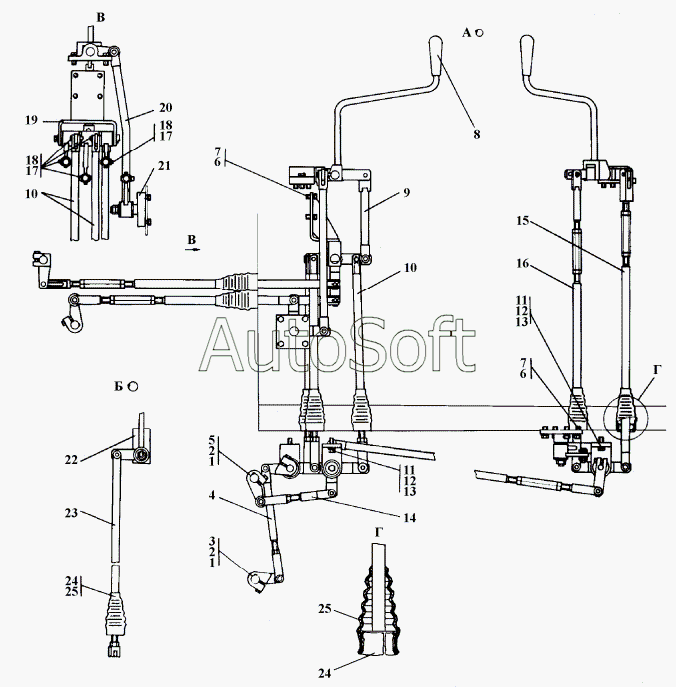

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 312501-13-2-01СП Управление навесным оборудованием
22
22
21
21
19
19
9
9
20
20
16
16
15
15
10
10
10
14
14
4
4
23
23
3
3
5
5
8
24
24
24
18
18
18
25
25
7
7
2
2
11
11
6
6
12
12
13
13
13
17
17
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 2 | Б***5 | Болт M8-6gx25 | |
| 3 | 2***) | Рычаг | |
| 3 | 2***) | Рычаг | |
| 4 | 3***) | Тяга | |
| 4 | 3***) | Тяга | |
| 5 | 2***) | Рычаг | |
| 5 | 2***) | Рычаг | |
| 6 | Ш***T | Шайба 8T | |
| 7 | Б***0 | Болт M8-6gx20 | |
| 8 | T***2 | Рукоятка | |
| 9 | 3***) | Тяга | |
| 9 | 3***) | Тяга | |
| 10 | 3***) | Тяга | |
| 10 | 3***) | Тяга | |
| 11 | Б***0 | Болт M10-6gx30 | |
| 12 | Ш***T | Шайба 10 OT | |
| 13 | 3***0 | Шайба 10 | |
| 13 | 3***0 | Шайба 10 | |
| 14 | 3***) | Тяга | |
| 14 | 3***) | Тяга | |
| 15 | 3***) | Тяга | |
| 15 | 3***) | Тяга | |
| 16 | 3***) | Тяга | |
| 16 | 3***) | Тяга | |
| 17 | Ш***4 | Шплинт 3,2x14 | |
| 18 | 4***2 | Ось | |
| 18 | 4***0 | Ось | |
| 19 | 3***) | Мостик | |
| 19 | 3***) | Мостик | |
| 20 | 3***) | Тяга | |
| 20 | 3***) | Тяга | |
| 21 | 3***) | Мостик | |
| 21 | 3***) | Мостик | |
| 22 | 3***) | Мостик | |
| 22 | 3***) | Мостик | |
| 23 | 3***) | Тяга | |
| 23 | 3***) | Тяга | |
| 24 | 4***2 | Зажим | |
| 24 | 4***0 | Зажим | |
| 25 | 7***2 | Чехол |
