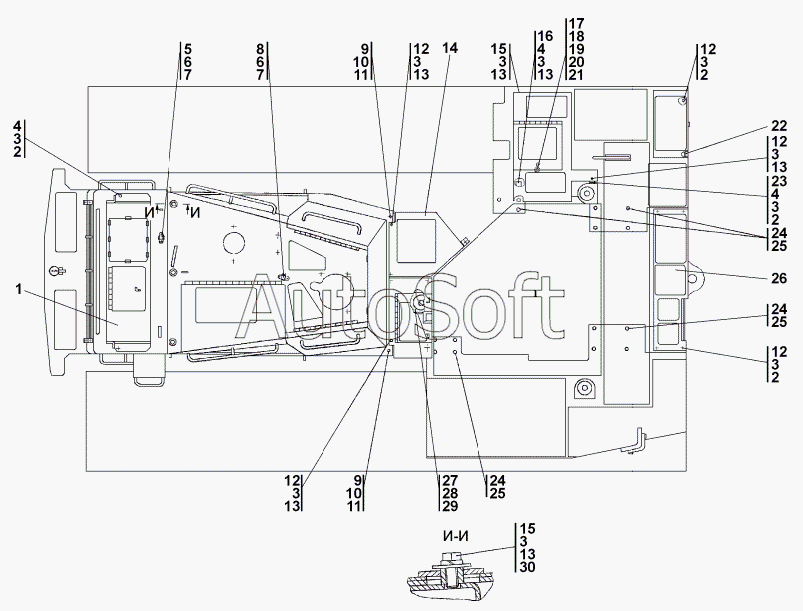

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 313502-55-1-01SP Облицовка
10
10
6
6
15
15
15
12
12
12
12
12
4
4
29
29
9
9
9
24
24
24
24
3
3
3
3
3
3
3
3
3
3
22
13
13
13
13
13
13
13
30
30
2
2
2
2
2
11
11
11
25
25
25
25
21
16
23
27
27
14
14
1
1
17
5
5
16
23
26
26
8
8
18
19
19
28
28
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Крышка | |
| 1 | 3***) | Крышка | |
| 2 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 2 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 3 | Ш***T | Шайба 12 OT | |
| 4 | Б***5 | Болт M12x1,25-6gx35 | |
| 5 | 4***) | Хомут | |
| 5 | 4***) | Хомут | |
| 6 | Б***0 | Болт M8-6gx20 | |
| 8 | A***0 | Хомут | |
| 8 | A***0 | Хомут | |
| 9 | 2***6 | Болт M20x1,5-6gx90 | |
| 9 | 2***0 | Болт M20x1,5-6gx90 | |
| 10 | Ш***T | Шайба 20 OT | |
| 11 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 12 | Б***5 | Болт M12x1,25-6gx25 | |
| 13 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 13 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 14 | 3***) | Щиток | |
| 14 | 3***) | Щиток | |
| 15 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 15 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 16 | 3***) | Кронштейн | |
| 16 | 3***) | Кронштейн | |
| 17 | 2***) | Ручка | |
| 18 | 2***5 | Стержень | |
| 19 | 4***1 | Кольцо | |
| 19 | 4***0 | Кольцо | |
| 20 | 7***3 | Пружина | |
| 20 | 7***0 | Пружина | |
| 21 | Ш***5 | Шплинт 4x25 | |
| 22 | 4***5 | Опора | |
| 23 | 3***) | Стойка | |
| 23 | 3***) | Стойка | |
| 24 | 2***0 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 25 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 26 | 3***) | Щиток | |
| 26 | 3***) | Щиток | |
| 27 | 3***) | Кронштейн | |
| 27 | 3***) | Кронштейн | |
| 28 | T***0 | Шайба | |
| 28 | T***0 | Шайба | |
| 29 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 | |
| 29 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 | |
| 30 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 30 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 |
