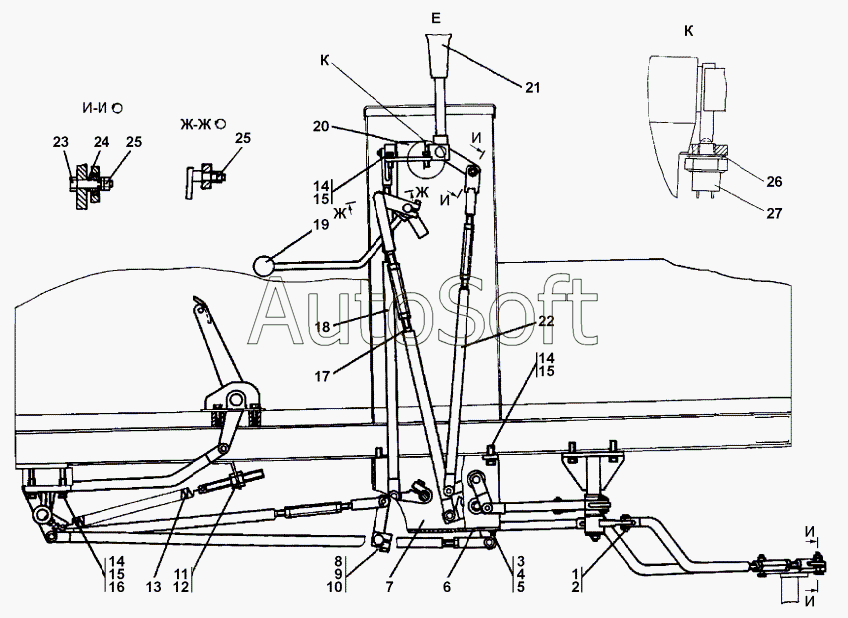

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). TT2501-13-2-04СП Управление трактором
7
7
18
18
20
20
6
6
22
22
8
8
17
17
11
11
21
24
24
23
23
1
1
19
13
13
3
9
14
14
14
25
25
12
12
4
15
15
15
5
5
16
16
2
10
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Ось | |
| 1 | 4***0 | Ось | |
| 2 | Ш***4 | Шплинт 3,2x14 | |
| 3 | Б***6 | Болт M6-6gx16 | |
| 4 | Ш***T | Шайба 6T | |
| 5 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | T***) | Крышка | |
| 6 | T***) | Крышка | |
| 7 | Т***) | Блок управления | |
| 7 | Т***) | Блок управления | |
| 8 | T***) | Рычаг | |
| 8 | T***) | Рычаг | |
| 9 | Б***0 | Болт M8-6gx30 | |
| 10 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 11 | 2***6 | Растяжка | |
| 11 | 2***0 | Растяжка | |
| 12 | 3***1 | Гайка М12x1,25 | |
| 12 | 3***0 | Гайка М12x1,25 | |
| 13 | 7***1 | Пружина | |
| 13 | 7***0 | Пружина | |
| 14 | Б***0 | Болт M10-6gx30 | |
| 15 | Ш***T | Шайба 10 OT | |
| 16 | 3***0 | Шайба 10 | |
| 16 | 3***0 | Шайба 10 | |
| 17 | 3***) | Тяга | |
| 17 | 3***) | Тяга | |
| 18 | T***) | Тяга | |
| 18 | T***) | Тяга | |
| 19 | 4***3 | Рукоятка | |
| 20 | T***) | Блок управления | |
| 20 | T***) | Блок управления | |
| 21 | 2***9 | Рукоятка | |
| 22 | T***) | Тяга | |
| 22 | T***) | Тяга | |
| 23 | 4***8 | Ось | |
| 23 | 4***0 | Ось | |
| 24 | 4***6 | Втулка | |
| 24 | 4***0 | Втулка | |
| 25 | Г***6 | Гайка М6 | |
| 26 | 3***0 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 26 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 27 | 4***0 | Выключатель 418А-3716000 | |
| 27 | 4***Т | Выключатель 418А-3716000Т |
