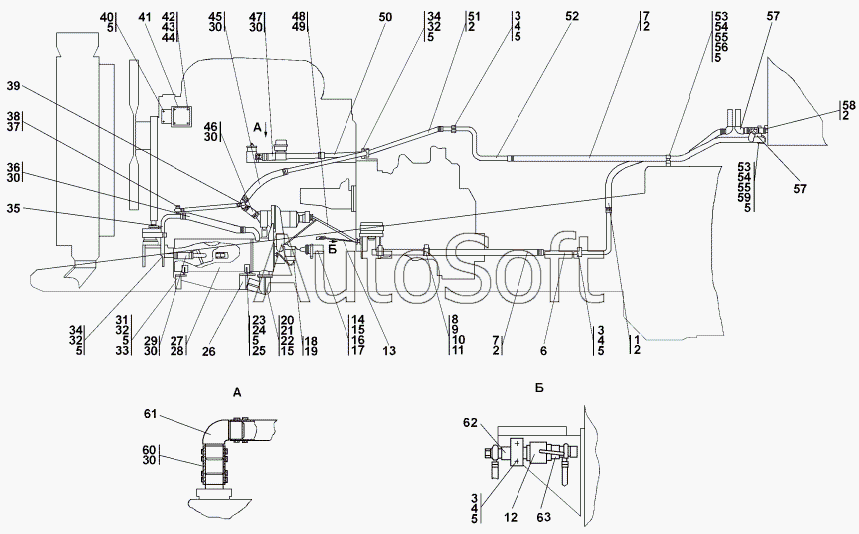

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 313506-43-2CП Установка системы подогрева
50
6
6
20
35
61
52
52
57
57
39
48
13
26
31
41
18
3
3
3
53
53
54
54
34
34
38
8
55
55
37
9
58
58
51
1
1
7
7
7
60
60
46
29
47
45
36
62
63
56
10
40
23
32
32
32
4
4
4
59
59
14
21
22
24
43
15
15
11
5
5
5
5
5
5
5
5
5
5
33
25
42
27
44
28
16
17
2
2
2
2
2
49
30
30
30
30
30
30
19
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313506-43-2-20СП(SP) | 3***) | Установка системы подогрева | |
| 313506-43-2СП(SP) | 3***) | Установка системы подогрева | |
| 1 | 4***9 | Рукав | |
| 1 | 4***0 | Рукав | |
| 2 | D***2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 3 | 2***9 | Прижим | |
| 4 | Б***0 | Болт М12x1,25-6gx40 | |
| 5 | Ш***Т | Шайба 12 ОТ | |
| 6 | 3***) | Трубопровод | |
| 6 | 3***) | Трубопровод | |
| 7 | 4***5 | Рукав | |
| 7 | 4***0 | Рукав | |
| 8 | 7***4 | Прокладка | |
| 9 | 4***5 | Хомутик | |
| 10 | Б***6 | Болт М8-6gx16 | |
| 11 | Ш***Т | Шайба 8Т | |
| 12 | 0***1 | Кран шаровой 0,63/15 ЦИУР 494647001 | |
| 13 | 4***) | Рукав | |
| 14 | Б***6 | Болт М6-6gx16 | |
| 15 | Ш***Т | Шайба 6Т | |
| 16 | 9***4 | Коммутатор транзисторный 9301.3734 | |
| 17 | М***я | Модуль зажигания отопителя | |
| 18 | 3***) | Провод ВН | |
| 19 | С***2 | Наконечник свечной с помехоподавите-лем СЭ-12 | |
| 20 | 3***) | Газовод | |
| 21 | Б***5 | Болт М6-6gx25 | |
| 22 | Г***6 | Гайка М6 | |
| 23 | Б***5 | Болт М12x1,25-6gx25 | |
| 24 | Г***5 | Гайка М12x1,25 | |
| 25 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 3***) | Опора | |
| 27 | П***2 | Подогреватель ПЖД-600И 1015008-02 | |
| 28 | П***1 | Подогреватель ПЖД-600И 1015008-01 | |
| 29 | 4***6 | Рукав | |
| 30 | D***2 | Шланговый хомут DIN3017-AS20-32/ 12C7-W2 | |
| 31 | 3***) | Опора | |
| 32 | Б***5 | Болт М12x1,25-6gx35 | |
| 33 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 34 | 4***7 | Фланец | |
| 35 | 3***) | Трубопровод | |
| 36 | 4***3 | Рукав | |
| 37 | 7***2 | Болт зажимной | |
| 38 | 4***3 | Прокладка | |
| 39 | 0***) | Трубопровод | |
| 40 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 41 | 3***) | Корпус | |
| 42 | В***2 | Винт ВМ5-6gx12 | |
| 43 | Ш***5 | Шайба 5 | |
| 44 | П***0 | Щиток управления ПЖД-600И-1015410 | |
| 45 | 4***7 | Рукав | |
| 46 | 4***4 | Рукав | |
| 47 | 4***7 | Рукав | |
| 48 | 2***) | Рукав | |
| 49 | D***2 | Шланговый хомут DIN3017-АS20-32/ 12C7-W2 | |
| 50 | 3***) | Трубопровод | |
| 51 | 4***3 | Рукав | |
| 52 | 2***) | Трубопровод | |
| 52 | 2***) | Трубопровод | |
| 53 | 2***7 | Прижим | |
| 54 | 2***8 | Втулка | |
| 55 | 7***3 | Прокладка | |
| 56 | Б***0 | Болт М12x6gx60 | |
| 57 | 2***) | Переходник | |
| 58 | 4***1 | Рукав | |
| 58 | 4***0 | Рукав | |
| 59 | 2***5 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 59 | 2***0 | Болт М12х1,25-6gх50 ГОСТ 7795-70 | |
| 60 | 4***1 | Рукав | |
| 60 | 4***0 | Рукав | |
| 61 | 2***) | Переходник | |
| 62 | 0***3 | Переходник | |
| 63 | 0***5 | Переходник |
