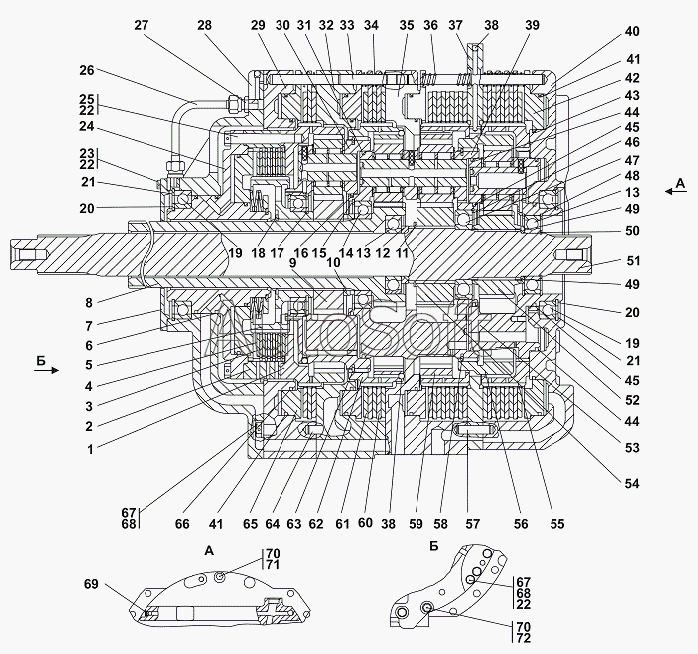

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 2501- 12-20СП Коробка передач планетарная
70
70
63
58
33
6
34
69
57
64
68
68
36
25
23
7
27
67
67
40
12
54
46
22
22
22
38
38
47
19
19
14
13
13
21
21
15
51
48
20
20
17
18
11
50
71
72
26
42
65
37
35
32
29
28
60
3
5
39
8
4
61
53
30
24
44
44
1
2
62
59
10
41
41
66
31
43
16
45
45
49
49
52
9
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-12-20-20СП(SP) | 2***) | Коробка передач планетарная | |
| 2501-12-20СП(SP) | 2***) | Коробка передач планетарная | |
| 1 | 2***9 | Шестерня | |
| 2 | 2***8 | Барабан | |
| 3 | 2***7 | Диск | |
| 4 | 2***) | Диск | |
| 5 | 2***6 | Барабан | |
| 6 | 4***6 | Кольцо уплотнительное | |
| 7 | 2***5 | Крышка | |
| 8 | 2***) | Вал | |
| 9 | 2***3 | Шестерня | |
| 10 | 2***3 | Кольцо | |
| 11 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 12 | 2***9 | Кольцо | |
| 13 | 7***А | Подшипник 76-212А | |
| 14 | 1***0 | Подшипник 120 | |
| 15 | 5***0 | Кольцо С150.Ц9хр ГОСТ 13941-86 | |
| 16 | 2***1 | Кольцо уплотнительное | |
| 17 | 5***4 | Кольцо С120 ГОСТ 13940-86 | |
| 18 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 19 | 6***Л | Подшипник 6-1000926Л | |
| 20 | 5***0 | Кольцо С130 | |
| 21 | 5***0 | Кольцо С180 | |
| 22 | П***6 | Проволока КС-1,6 | |
| 23 | 2***0 | Болт | |
| 24 | 2***) | Бустер | |
| 25 | 2***7 | Болт | |
| 26 | 2***) | Труба | |
| 27 | 2***1 | Штуцер | |
| 28 | 2***1 | Корпус | |
| 29 | 2***2 | Корпус | |
| 30 | 2***) | Водило | |
| 31 | 2***7 | Кольцо уплотнительное | |
| 32 | 2***3 | Корпус | |
| 33 | 4***0 | Палец | |
| 34 | 3***1 | Пружина | |
| 35 | 2***4 | Корпус | |
| 36 | 7***1 | Пружина | |
| 37 | 2***5 | Фланец | |
| 38 | Б***0 | Шарик ГОСТ 3722-81 | |
| 39 | 2***) | Водило | |
| 40 | 2***7 | Корпус | |
| 41 | 2***4 | Кольцо | |
| 42 | 2***3 | Поршень | |
| 43 | 2***9 | Кольцо уплотнительное | |
| 44 | 2***6 | Кольцо уплотнительное | |
| 45 | 2***1 | Кольцо уплотнительное | |
| 46 | 5***8 | Кольцо С125 ГОСТ 13941-86 | |
| 47 | 7***А | Подшипник 76-214А | |
| 48 | 5***0 | Кольцо С110 | |
| 49 | 2***7 | Кольцо | |
| 50 | 5***9 | Кольцо С60 | |
| 51 | 2***7 | Вал | |
| 52 | 2***5 | Шестерня | |
| 53 | 2***) | Водило | |
| 54 | 2***8 | Шестерня | |
| 55 | 2***2 | Барабан | |
| 56 | 2***1 | Шестерня | |
| 57 | 3***0 | Штифт | |
| 58 | 5***0 | Кольцо | |
| 59 | 2***7 | Шестерня | |
| 60 | 2***1 | Диск | |
| 61 | 2***) | Диск | |
| 62 | 2***8 | Шестерня | |
| 63 | 5***1 | Кольцо | |
| 64 | 3***2 | Штифт | |
| 65 | 2***2 | Поршень | |
| 66 | 2***1 | Кольцо уплотнительное | |
| 67 | 2***8 | Болт специальный | |
| 68 | 3***0 | Шайба | |
| 69 | 3***9 | Заглушка | |
| 70 | 3***5 | Шайба | |
| 71 | 2***5 | Болт M12-6gx160 | |
| 72 | 2***9 | Болт ЗМ12-6gх45 ГОСТ 7796-70 |
