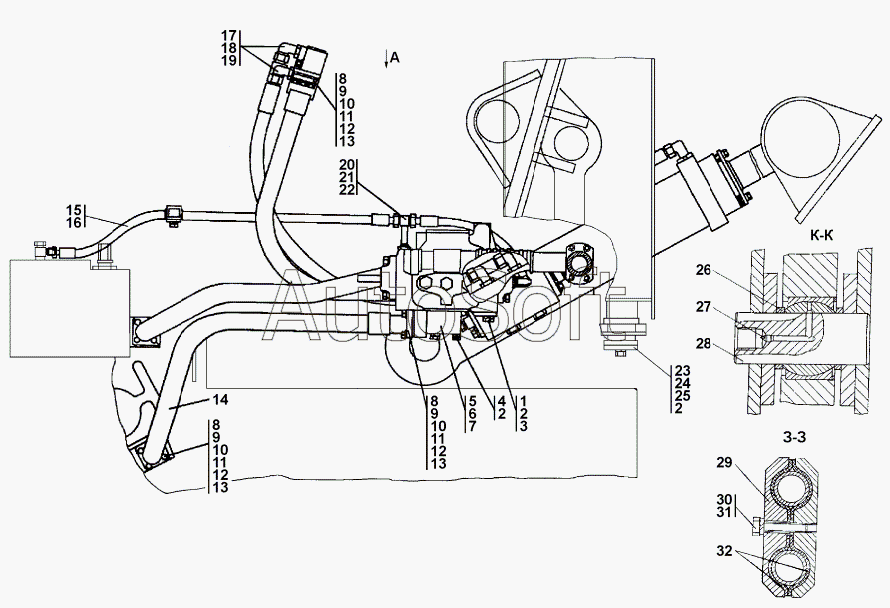

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 313502-26-1СП Установка гидросистемы
16
25
25
10
10
10
1
1
31
11
11
11
2
2
2
13
13
13
13
3
3
4
12
12
12
21
17
7
27
27
22
22
18
18
19
19
28
14
14
20
20
23
15
15
29
29
32
32
26
26
8
8
8
8
24
5
5
6
9
9
9
30
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-26-1-20СП(SP) | 3***) | Установка гидросистемы | |
| 313502-26-1СП(SP) | 3***) | Установка гидросистемы | |
| 1 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 2 | Ш***T | Шайба 16 OT | |
| 3 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 4 | 2***6 | Болт M12x1,5-6gx85 | |
| 4 | 2***0 | Болт M12x1,5-6gx85 | |
| 5 | 3***7 | Фланец | |
| 5 | 3***0 | Фланец | |
| 6 | 4***5 | Шайба защитная | |
| 7 | 0***8 | Кольцо 042-050-46-2-51-1688 | |
| 8 | 2***3 | Фланец | |
| 8 | 2***0 | Фланец | |
| 9 | 4***8 | Кольцо защитное | |
| 10 | Б***5 | Болт M12x1,25-6gx35 | |
| 11 | Ш***T | Шайба 12 OT | |
| 12 | 0***8 | Кольцо 032-038-36-2-51-1688 | |
| 13 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 13 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 14 | 3***) | Рукав d.25 | |
| 14 | 3***) | Рукав d.25 | |
| 15 | 4***) | Рукав | |
| 15 | 4***) | Рукав | |
| 16 | 0***8 | Кольцо 012-016-25-2-51-1688 | |
| 17 | 0***8 | Кольцо 021-027-36-2-51-1688 | |
| 18 | Н***2 | Контргайка | |
| 18 | Н***1 | Контргайка | |
| 19 | Н***1 | Угольник ввертной | |
| 19 | Н***1 | Угольник ввертной | |
| 20 | 3***) | Тройник | |
| 20 | 3***) | Тройник | |
| 21 | 0***8 | Кольцо 018-022-25-2-51-1688 | |
| 22 | Н***2 | Контргайка | |
| 22 | Н***1 | Контргайка | |
| 23 | 2***) | Амортизатор | |
| 24 | 1***6 | Накладка | |
| 25 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 25 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 26 | 3***7 | Втулка | |
| 26 | 3***0 | Втулка | |
| 27 | М***p | Масленка 1.2.Kд6xp | |
| 27 | М***6 | Масленка 1.2.Ц6 | |
| 28 | 3***6 | Ось | |
| 29 | 3***1 | Бугель | |
| 29 | 3***0 | Бугель | |
| 30 | Б***5 | Болт M8-6gx45 | |
| 31 | Ш***T | Шайба 8T | |
| 32 | 3***5 | Прокладка | |
| 32 | 3***0 | Прокладка |
