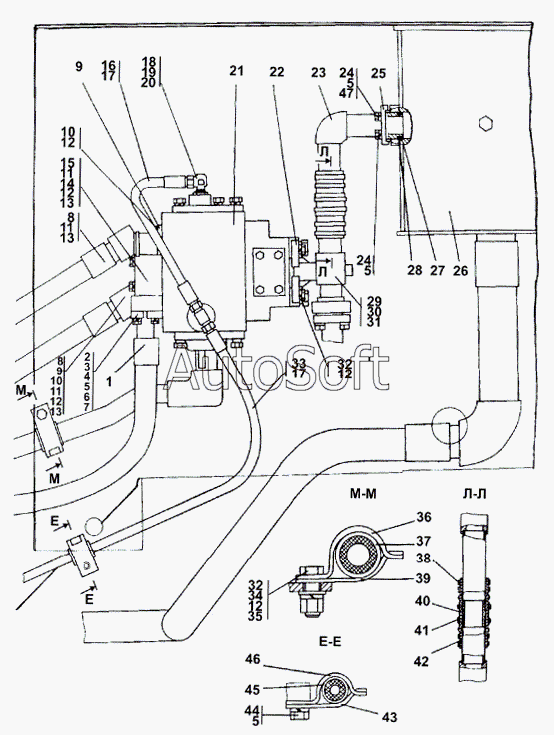

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 313502-26-1СП Установка гидросистемы
3
32
32
32
24
24
4
4
44
47
47
30
28
14
11
11
11
37
45
10
10
10
9
9
9
18
17
17
38
20
20
27
13
13
13
31
6
19
18
35
35
7
7
12
12
12
12
12
5
5
5
34
14
21
22
22
40
1
1
33
33
16
16
2
21
23
23
29
29
8
8
8
26
39
25
25
15
15
42
42
41
41
26
39
36
36
43
43
46
46
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Рукав 25 | |
| 1 | 3***) | Рукав d-25 | |
| 2 | 2***3 | Фланец | |
| 2 | 2***0 | Фланец | |
| 3 | 4***8 | Кольцо защитное | |
| 4 | Б***5 | Болт М12x1,25-6gx35 | |
| 5 | Ш***T | Шайба 12 OT | |
| 6 | 0***8 | Кольцо 032-038-36-2-51-1688 | |
| 7 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 8 | 3***) | Рукав d.25 | |
| 8 | 3***) | Рукав d.25 | |
| 9 | 4***0 | Фланец | |
| 9 | 4***0 | Фланец | |
| 10 | 3***4 | Винт | |
| 10 | 3***0 | Винт | |
| 11 | 4***5 | Шайба защитная | |
| 12 | Ш***T | Шайба 16 OT | |
| 13 | 0***8 | Кольцо 042-050-46-2-51-1688 | |
| 14 | 2***6 | Болт M12x1,5-6gx85 | |
| 14 | 2***0 | Болт M12x1,5-6gx85 | |
| 15 | 3***7 | Фланец | |
| 15 | 3***0 | Фланец | |
| 16 | 4***) | Рукав 12 | |
| 16 | 4***) | Рукав | |
| 17 | 0***8 | Кольцо 012-016-25-2-51-1688 | |
| 18 | 5***7 | Угольник ввертной | |
| 18 | 5***0 | Угольник ввертной | |
| 19 | 0***8 | Кольцо 018-022-25-2-51-1688 | |
| 20 | H***2 | Контргайка | |
| 20 | H***1 | Контргайка | |
| 21 | 3***) | Распределитель | |
| 21 | 3***) | Распределитель | |
| 22 | 3***0 | Фланец | |
| 22 | 3***0 | Фланец | |
| 23 | 3***) | Трубопровод | |
| 23 | 3***) | Трубопровод | |
| 24 | Б***0 | Болт M12x1,25-6gx40 | |
| 25 | 2***2 | Фланец | |
| 25 | 2***0 | Фланец | |
| 26 | 3***) | Бак гидросистемы | |
| 26 | 3***) | Бак гидросистемы | |
| 27 | 0***8 | Кольцо 050-060-58-2-51-1688 | |
| 28 | 7***7 | Шайба защитная | |
| 29 | 3***) | Трубопровод | |
| 29 | 3***) | Трубопровод | |
| 30 | 7***7 | Шайба защитная | |
| 31 | 0***8 | Кольцо 039-045-36-2-51-1688 | |
| 32 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 33 | 4***) | Рукав | |
| 33 | 4***) | Рукав | |
| 34 | Г***5 | Гайка M16x1,5 | |
| 35 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 35 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 36 | 2***0 | Скоба | |
| 36 | 2***0 | Скоба | |
| 37 | 4***3 | Втулка | |
| 38 | D***2 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 39 | 2***1 | Планка | |
| 39 | 2***0 | Планка | |
| 40 | 3***1 | Втулка | |
| 41 | 2***6 | Бандаж | |
| 41 | 2***0 | Бандаж | |
| 42 | 4***3 | Рукав | |
| 42 | 4***0 | Рукав | |
| 43 | 2***7 | Планка | |
| 43 | 2***0 | Планка | |
| 44 | Б***5 | Болт M12x1,25-6gx25 | |
| 45 | 4***2 | Втулка | |
| 46 | 2***6 | Скоба | |
| 46 | 2***0 | Скоба | |
| 47 | 4***6 | Шайба | |
| 47 | 4***0 | Шайба |
