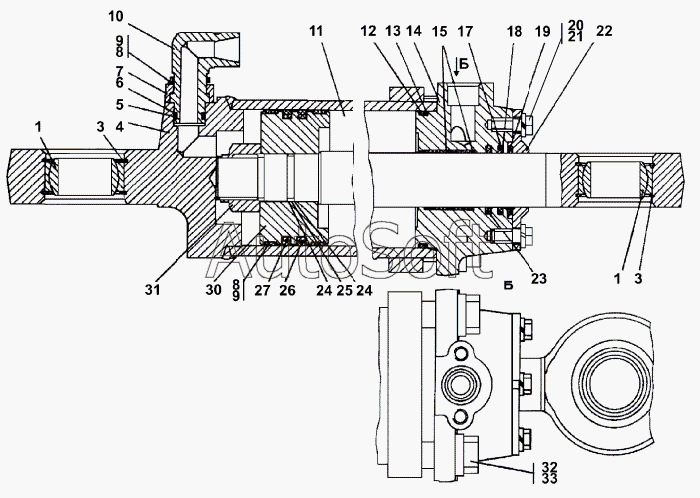

Каталог запасных частей к технике: Промтрактор Т-20.01К. 011501-97-502-01СП/-02СП Гидроцилиндр d.160
5
26
33
24
24
9
9
20
20
30
30
8
8
21
28
25
17
28
12
3
3
3
1
1
29
15
23
10
4
19
11
11
11
11
10
14
30
22
18
31
7
7
6
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011501-97-502-01-20СП -20(SP) | 0***) | Гидроцилиндр d.160 | |
| 011501-97-502-01СП (SP) | 0***) | Гидроцилиндр d.160 | |
| 011501-97-502-02-20СП -20(SP) | 0***) | Гидроцилиндр d.160 | |
| 011501-97-502-02СП (SP) | 0***) | Гидроцилиндр d.160 | |
| 1 | Ш***0 | Подшипник ШСЛ60 | |
| 3 | 7***0 | Кольцо С90 | |
| 3 | 7***0 | Кольцо С90 | |
| 4 | 0***) | Корпус | |
| 5 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 2***0 | Кольцо защитное | |
| 7 | 2***3 | Фланец | |
| 7 | 2***0 | Фланец | |
| 8 | Ш***Т | Шайба 12.ОТ | |
| 9 | Б***0 | Болт М12x1,25-6gx40 | |
| 10 | 0***3 | Угольник | |
| 10 | 0***0 | Угольник | |
| 11 | 0***3 | Шток | |
| 11 | 0***0 | Шток | |
| 11 | 0***4 | Шток | |
| 11 | 0***0 | Шток | |
| 12 | 1***8 | Кольцо 150-160-58-2-51-1668 | |
| 13 | 4***2 | Кольцо защитное | |
| 14 | 0***7 | Крышка | |
| 15 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 17 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 18 | 3***1 | Кольцо уплотнительное | |
| 19 | 2***) | Грязесъемник 3-d | |
| 20 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 21 | Ш***Т | Шайба 16.ОТ | |
| 22 | 3***8 | Скребок | |
| 23 | Е***2 | Уплотнение штоковое Е01-063-12 | |
| 24 | 4***5 | Шайба защитная | |
| 25 | 0***8 | Кольцо 040-048-46-2-51-1668 | |
| 26 | 4***2 | Кольцо уплотнительное | |
| 28 | 1***8 | Кольцо 140-155-85-2-51-1668 | |
| 28 | 4***9 | Втулка опорная | |
| 29 | Е***0 | Кольцо опорно-направляющее поршневое Е21Т-160-15-4,0 | |
| 30 | 0***1 | Поршень | |
| 30 | 2***5 | Болт М30x2-6gx90 | |
| 30 | 2***0 | Болт М30x2-6gx90 | |
| 31 | 3***1 | Гайка специальная | |
| 33 | 3***2 | Шайба |
