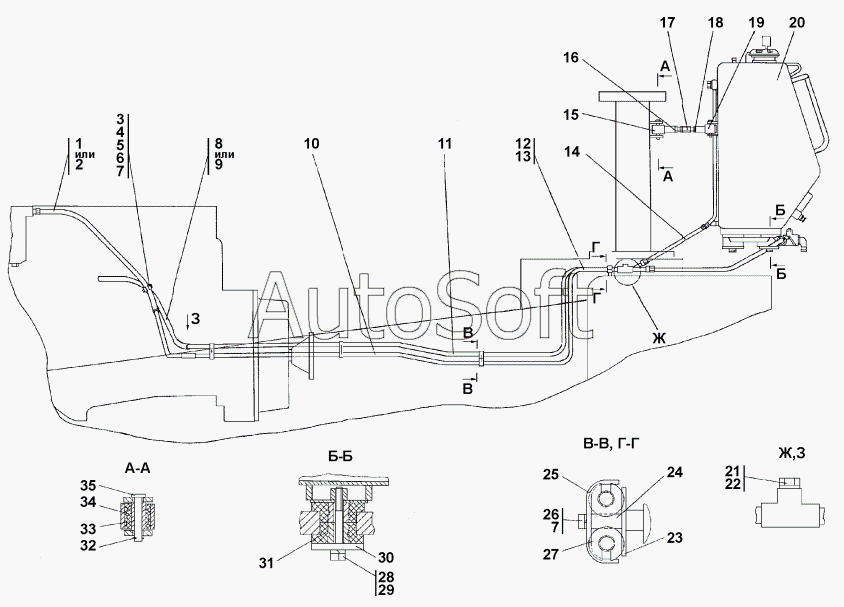

Каталог запасных частей к технике: Промтрактор Т-20.01К. 2006-25-1СП Установка топливного бака
26
23
24
24
30
3
3
27
34
21
4
5
28
28
23
6
16
18
18
35
7
7
29
32
22
2
9
13
1
20
20
10
10
11
11
15
15
19
19
31
1
8
8
14
14
12
12
17
17
25
25
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2006-25-1-20СП(SP) | 2***) | Установка топливного бака | |
| 2006-25-1СП(SP) | 2***) | Установка топливного бака | |
| 1 | 3***) | Рукав | |
| 1 | 3***) | Рукав | |
| 2 | A***S | Рукав AS10025SS | |
| 3 | 5***1 | Планка | |
| 3 | 5***0 | Планка | |
| 4 | 7***9 | Прокладка | |
| 5 | Б***5 | Болт М8-6gx35 | |
| 6 | Г***8 | Гайка М8 | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 3***) | Pукав | |
| 8 | 3***) | Рукав | |
| 9 | A***S | Рукав AS0802300SS | |
| 10 | 2***) | Трубопровод | |
| 10 | 2***) | Трубопровод | |
| 11 | 2***) | Трубопровод | |
| 11 | 2***) | Трубопровод | |
| 12 | 4***) | Рукав d.12 | |
| 12 | 4***) | Рукав | |
| 13 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 14 | 4***) | Рукав d.12 | |
| 14 | 4***) | Рукав d.12 | |
| 15 | 2***) | Втулка | |
| 15 | 2***) | Втулка | |
| 16 | Г***5 | Гайка М16x1,5 | |
| 17 | 2***7 | Стержень | |
| 17 | 2***0 | Стержень | |
| 18 | 3***5 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 18 | 3***0 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 19 | 2***) | Втулка | |
| 19 | 2***) | Втулка | |
| 20 | 2***) | Бак топливный | |
| 20 | 2***) | Бак топливный | |
| 21 | 7***0 | Пробка | |
| 22 | 1***2 | Кольцо 12x16МН4152-62 | |
| 23 | 1***3 | Пластина | |
| 23 | 1***0 | Пластина | |
| 24 | 1***6 | Втулка | |
| 24 | 1***0 | Втулка | |
| 25 | 1***2 | Накладка | |
| 25 | 1***0 | Накладка | |
| 26 | Б***5 | Болт М8-6gx45 | |
| 27 | 4***8 | Втулка | |
| 28 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 28 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 29 | Ш***Т | Шайба 16.ОТ | |
| 30 | 1***6 | Накладка | |
| 31 | 2***) | Амортизатор | |
| 32 | Ш***0 | Шплинт 4x40 | |
| 33 | 2***8 | Втулка | |
| 33 | 2***0 | Втулка | |
| 34 | 4***3 | Втулка | |
| 35 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 |
