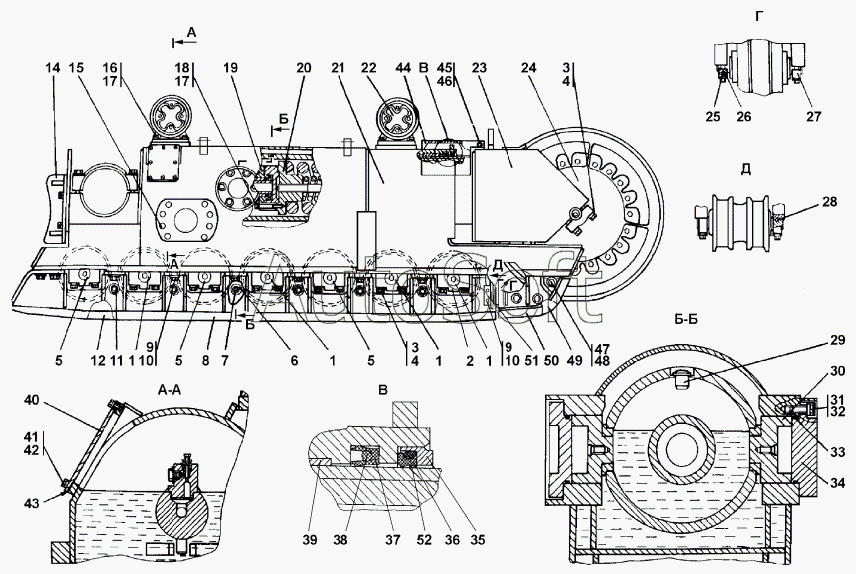

Каталог запасных частей к технике: Промтрактор Т-20.01К. 2001-21-202СП/-203СП Тележка полужесткая
10
43
43
28
28
25
25
48
48
3
3
3
10
10
15
51
51
46
46
51
2
44
6
6
36
39
18
52
38
33
17
17
32
42
11
11
4
4
4
18
30
16
16
9
9
9
31
31
47
47
45
41
19
14
14
7
7
21
21
21
21
19
19
19
14
20
20
22
22
24
24
23
23
50
40
34
35
37
27
27
26
26
49
49
50
29
5
5
5
5
1
1
1
1
1
8
8
12
12
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-21-202-20СП(SР) | 2***) | Тележка | |
| 2001-21-202СП(SР) | 2***) | Тележка | |
| 2001-21-203-20СП(SР) | 2***) | Тележка | |
| 2001-21-203СП(SР) | 2***) | Тележка | |
| 1 | 2***) | Каток опорный | |
| 1 | 2***) | Каток опорный | |
| 2 | 3***5 | Крышка | |
| 3 | 3***5 | Шайба | |
| 3 | 3***0 | Шайба | |
| 4 | 2***5 | Болт М24x2-6gx100 | |
| 4 | 2***0 | Болт М24x2-6gx100 | |
| 5 | 2***) | Каток опорный | |
| 5 | 2***) | Каток опорный | |
| 6 | 2***0 | Втулка | |
| 6 | 2***0 | Втулка | |
| 7 | 2***) | Стяжка | |
| 7 | 2***) | Стяжка | |
| 8 | 2***) | Щиток | |
| 8 | 2***) | Щиток | |
| 9 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 10 | 3***7 | Шайба | |
| 10 | 3***0 | Шайба | |
| 11 | 3***1 | Гайка М24х2-6Н.8.019 ГОСТ 15521-70 | |
| 11 | 3***0 | Гайка М24х2-6Н.8.029 ГОСТ 15521-70 | |
| 12 | 2***) | Щиток | |
| 12 | 2***) | Щиток | |
| 14 | 2***) | Отбойник | |
| 14 | 2***) | Отбойник | |
| 14 | 2***) | Отбойник | |
| 14 | 2***) | Отбойник | |
| 15 | 7***8 | Пробка | |
| 16 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 17 | Ш***Т | Шайба 20.ОТ | |
| 18 | 2***0 | Болт M20x1,5-6gx120 | |
| 18 | 2***0 | Болт M20x1,5-6gx120 | |
| 19 | 1***) | Механизм натяжения | |
| 19 | 1***) | Механизм натяжения | |
| 19 | 1***) | Механизм натяжения | |
| 19 | 1***) | Механизм натяжения | |
| 20 | 2***) | Механизм сдавания | |
| 20 | 2***) | Механизм сдавания | |
| 21 | 2***) | Рама тележки | |
| 21 | 2***) | Рама тележки | |
| 21 | 2***) | Рама тележки | |
| 21 | 2***) | Рама тележки | |
| 22 | 2***) | Каток поддерживающий | |
| 22 | 2***) | Каток поддерживающий | |
| 23 | 2***) | Рама тележки передняя | |
| 23 | 2***) | Рама тележки передняя | |
| 24 | 2***) | Колесо натяжное | |
| 24 | 2***) | Колесо натяжное | |
| 25 | 3***0 | Штифт | |
| 25 | 3***0 | Штифт | |
| 26 | 2***5 | Крышка | |
| 26 | 2***0 | Крышка | |
| 27 | 2***7 | Крышка | |
| 27 | 2***0 | Каток | |
| 28 | 3***1 | Штифт | |
| 28 | 3***0 | Штифт | |
| 29 | 1***7 | Стопор | |
| 30 | 2***1 | Вкладыш | |
| 31 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 31 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 32 | Ш***Т | Шайба 16.ОТ | |
| 33 | 1***8 | Кольцо 122-130-46-2-51-1668 | |
| 34 | 2***5 | Крышка | |
| 35 | 2***4 | Каркас | |
| 36 | 2***4 | Манжета | |
| 37 | 2***3 | Манжета | |
| 38 | 4***3 | Кольцо упругое | |
| 39 | 2***9 | Втулка | |
| 40 | 2***1 | Крышка | |
| 41 | Б***6 | Болт М8-6gx16 | |
| 42 | Ш***Т | Шайба 8Т | |
| 43 | 4***8 | Прокладка | |
| 43 | 4***0 | Прокладка | |
| 44 | 2***7 | Кожух | |
| 45 | Б***0 | Болт М12-6gx20 | |
| 46 | 3***5 | Шайба | |
| 46 | 3***0 | Шайба | |
| 47 | 2***1 | Болт М16-6gх30 | |
| 47 | 2***0 | Болт M16-6gx30 | |
| 48 | 5***1 | Шайба | |
| 48 | 5***0 | Шайба | |
| 49 | 1***7 | Отбойник | |
| 49 | 1***0 | Отбойник | |
| 50 | 1***6 | Отбойник | |
| 50 | 1***0 | Отбойник | |
| 51 | 2***0 | Накладка | |
| 51 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 51 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 52 | 4***8 | Кольцо упругое |
