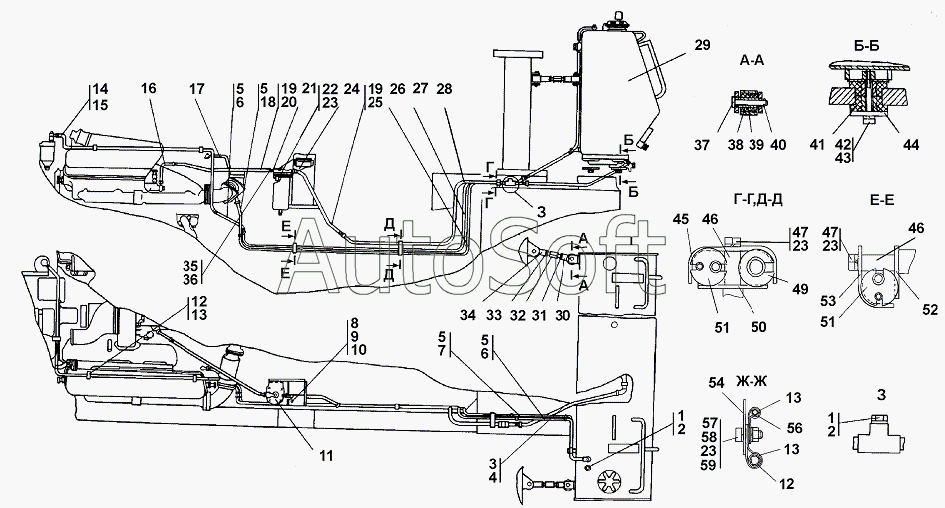

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2005) (2005). 2002-25-1СП Установка топливного бака
/73.gif)
35
42
47
47
13
13
13
56
12
12
1
1
36
18
18
42
20
20
6
6
6
25
25
51
51
7
7
49
43
4
11
19
19
5
5
5
5
2
2
40
59
59
10
10
38
9
23
23
23
23
37
31
31
33
58
8
22
57
28
34
34
15
15
14
14
26
26
27
27
30
28
29
29
24
24
16
16
17
17
2002-25-1-20СП
53
44
46
46
46
54
39
39
21
52
52
53
2002-25-1СП
32
32
50
50
45
45
3
3
41
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2002-25-1-20СП | 2***П | Установка топливного бака | |
| 2002-25-1СП | 2***П | Установка топливного бака | |
| 1 | 7***7 | Пробка | |
| 1 | 7***0 | Пробка | |
| 2 | 1***2 | Кольцо 12x16 МН4152-62 | |
| 3 | 4***П | Рукав d.12 | |
| 3 | 4***П | Рукав d.12 | |
| 4 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 5 | 1***2 | Хомут 1018-У-02 | |
| 6 | 4***8 | Рукав | |
| 6 | 4***0 | Рукав | |
| 7 | 4***9 | Рукав | |
| 7 | 4***0 | Рукав | |
| 8 | Б***5 | Болт М12x1,25-6gx25 | |
| 9 | Ш***Т | Шайба 12 ОТ | |
| 10 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 11 | Ф***а | Фильтр грубой очистки топлива | |
| 12 | 7***6 | Прокладка | |
| 13 | 7***6 | Хомут | |
| 14 | 2***П | Трубопровод | |
| 14 | 2***П | Трубопровод | |
| 15 | 1***П | Трубопровод | |
| 15 | 1***П | Трубопровод | |
| 16 | 1***П | Трубопровод | |
| 16 | 1***П | Трубопровод | |
| 17 | 2***П | Трубопровод | |
| 17 | 2***П | Трубопровод | |
| 18 | 4***3 | Рукав | |
| 18 | 4***0 | Рукав | |
| 19 | 1***2 | Хомут 1028-У-02 | |
| 20 | 4***8 | Рукав | |
| 20 | 4***0 | Рукав | |
| 21 | 1***0 | Наконечник | |
| 22 | Б***5 | Болт М8-6gx25 | |
| 23 | Ш***Т | Шайба 8Т | |
| 24 | 1***П | Кронштейн | |
| 24 | 1***П | Кронштейн | |
| 25 | 4***1 | Рукав | |
| 25 | 4***0 | Рукав | |
| 26 | 2***П | Трубопровод | |
| 26 | 2***П | Трубопровод | |
| 27 | 2***П | Трубопровод | |
| 27 | 2***П | Трубопровод | |
| 28 | 2***П | Трубопровод | |
| 28 | 2***П | Трубопровод | |
| 29 | 2***П | Бак топливный | |
| 29 | 2***П | Бак топливный | |
| 30 | 2***П | Втулка | |
| 30 | 2***П | Втулка | |
| 31 | 3***5 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 31 | 3***0 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 32 | 2***7 | Стержень | |
| 32 | 2***0 | Стержень | |
| 33 | Г***5 | Гайка М16х1,5 | |
| 34 | 2***П | Втулка | |
| 34 | 2***П | Втулка | |
| 35 | 1***0 | Наконечник | |
| 36 | 1***1 | Переходник | |
| 37 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 38 | 4***3 | Втулка | |
| 39 | 2***8 | Втулка | |
| 39 | 2***0 | Втулка | |
| 40 | 4***0 | Шплинт 4x40 | |
| 41 | 2***П | Амортизатор | |
| 42 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 42 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 43 | Ш***Т | Шайба 16 ОТ | |
| 44 | 1***6 | Накладка | |
| 45 | 1***2 | Накладка | |
| 45 | 1***0 | Накладка | |
| 46 | 1***6 | Втулка | |
| 46 | 1***0 | Втулка | |
| 47 | Б***5 | Болт М8-6gx45 | |
| 49 | 4***8 | Втулка | |
| 50 | 1***3 | Пластина | |
| 50 | 1***0 | Пластина | |
| 51 | 4***1 | Втулка | |
| 52 | 1***5 | Пластина | |
| 52 | 1***0 | Пластина | |
| 53 | 1***4 | Накладка | |
| 53 | 1***0 | Накладка | |
| 54 | 2***1 | Пластина | |
| 56 | 7***5 | Прокладка | |
| 57 | Б***6 | Болт М8-6gx16 | |
| 58 | Г***8 | Гайка М8 | |
| 59 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 59 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
