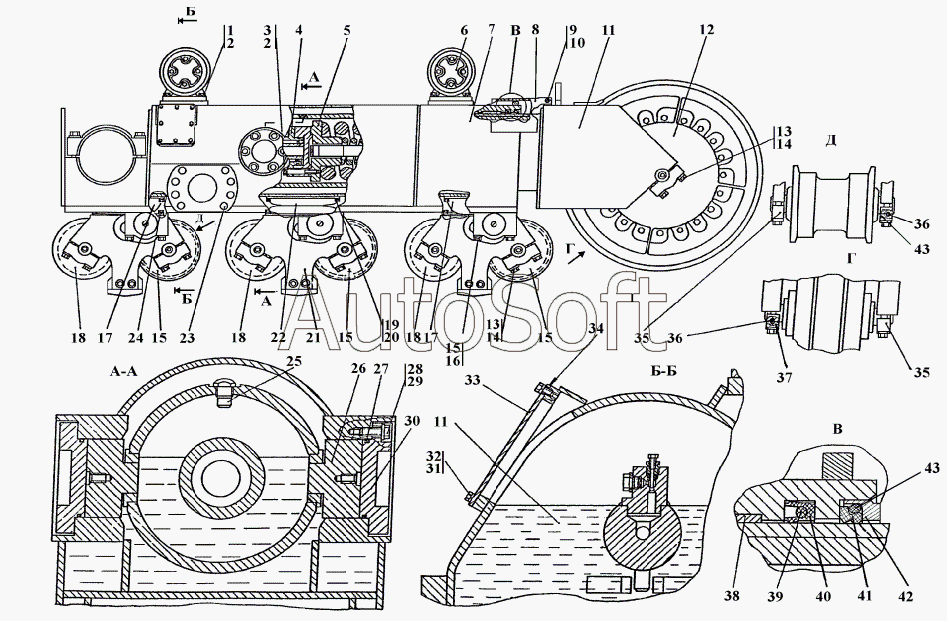

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2005) (2005). 2001-21-2СП/3СП Тележка
/61.gif)
13
13
34
43
23
39
36
36
36
15
15
13
34
29
29
9
9
25
8
8
38
43
43
1
2
2
20
31
16
16
14
14
14
3
3
27
1
28
28
10
19
19
32
32
11
11
6
12
12
18
18
18
18
15
15
15
15
15
7
7
6
11
11
11
21
21
2001-21-3-20СП
2001-21-3СП
2001-21-2-20СП
37
26
33
30
42
40
41
35
35
35
37
2001-21-2СП
22
17
17
4
4
4
4
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-21-2-20СП | 2***П | Тележка | |
| 2001-21-2СП | 2***П | Тележка | |
| 2001-21-3-20СП | 2***П | Тележка | |
| 2001-21-3СП | 2***П | Тележка | |
| 1 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 2 | Ш***Т | Шайба 20 ОТ | |
| 3 | 2***0 | Болт M20x1,5-6gx120 | |
| 3 | 2***0 | Болт M20x1,5-6gx120 | |
| 4 | 1***П | Механизм натяжения | |
| 4 | 1***П | Механизм натяжения | |
| 4 | 1***П | Механизм натяжения | |
| 4 | 1***П | Механизм натяжения | |
| 5 | 2***П | Механизм сдавания | |
| 5 | 2***П | Механизм сдавания | |
| 6 | 2***П | Каток поддерживающий | |
| 6 | 2***П | Каток поддерживающий | |
| 7 | 2***П | Рама тележки | |
| 7 | 2***П | Рама тележки | |
| 8 | 2***7 | Кожух | |
| 8 | 2***0 | Кожух | |
| 9 | 3***5 | Шайба | |
| 9 | 3***0 | Шайба | |
| 10 | Б***0 | Болт М12-6gx20 | |
| 11 | 2***П | Рама тележки | |
| 11 | 2***П | Рама тележки | |
| 11 | 2***П | Рама тележки передняя | |
| 11 | 2***П | Рама тележки передняя | |
| 12 | 2***П | Колесо натяжное | |
| 12 | 2***П | Колесо натяжное | |
| 13 | 3***5 | Шайба | |
| 13 | 3***0 | Шайба | |
| 14 | 2***5 | Болт М24x2-6gx100 | |
| 14 | 2***0 | Болт М24x2-6gx100 | |
| 15 | 2***П | Каток опорный | |
| 15 | 2***П | Каток опорный | |
| 15 | 3***4 | Шайба | |
| 15 | 3***0 | Шайба | |
| 16 | 2***6 | Болт М27x2-6gx125 | |
| 16 | 2***0 | Болт М27x2-6gx125 | |
| 17 | 2***П | Амортизатор | |
| 18 | 2***П | Каток опорный | |
| 18 | 2***П | Каток опорный | |
| 19 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 19 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 20 | Ш***Т | Шайба 12 ОТ | |
| 21 | 2***П | Каретка | |
| 21 | 2***П | Каретка | |
| 22 | 2***П | Амортизатор | |
| 23 | 4***1 | Пробка | |
| 25 | 1***7 | Стопор | |
| 26 | 2***8 | Вкладыш | |
| 27 | 2***6 | Крышка | |
| 28 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 28 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 29 | 3***1 | Шайба | |
| 29 | 3***0 | Шайба | |
| 30 | 2***5 | Крышка | |
| 31 | Ш***Т | Шайба 8Т | |
| 32 | Б***0 | Болт М12-6gx20 | |
| 32 | Б***6 | Болт М8-6gx16 | |
| 33 | 2***1 | Крышка | |
| 34 | 4***8 | Прокладка | |
| 34 | 4***0 | Прокладка | |
| 35 | 2***7 | Крышка | |
| 35 | 2***0 | Каток | |
| 36 | 3***0 | Штифт | |
| 36 | 3***0 | Штифт | |
| 37 | 2***5 | Крышка | |
| 37 | 2***0 | Крышка | |
| 38 | 2***9 | Втулка | |
| 39 | 4***8 | Кольцо упругое | |
| 40 | 2***3 | Манжета | |
| 41 | 2***4 | Манжета | |
| 42 | 2***4 | Каркас | |
| 43 | 2***6 | Пластина | |
| 43 | 4***8 | Кольцо упругое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
