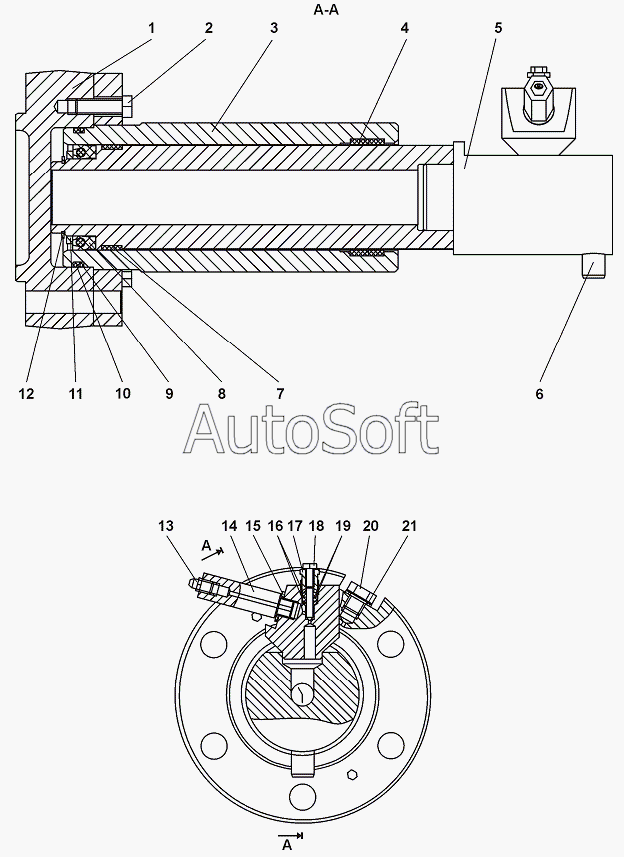

Каталог запасных частей к технике: Промтрактор Т-20.01Я (2005) (2005). 1101-21-43-02СП/-43-03СП Механизм натяжения
/67.gif)
6
10
4
7
8
13
13
19
21
2
20
20
12
9
15
1101-21-43-02СП
18
16
17
17
1
14
14
11
3
5
5
1101-21-42-03-20-20СП
1101-21-43-03СП
1101-21-43-02-20СП
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-21-42-03-20-20СП | 1***П | Механизм натяжения | |
| 1101-21-43-02-20СП | 1***П | Механизм натяжения | |
| 1101-21-43-02СП | 1***П | Механизм натяжения | |
| 1101-21-43-03СП | 1***П | Механизм натяжения | |
| 1 | 2***6 | Крышка | |
| 2 | Б***5 | Болт М8-6gx35 | |
| 3 | 1***П | Цилиндр | |
| 4 | Е***5 | Кольцо Е20-100-105 | |
| 5 | 1***P | Шток | |
| 5 | 1***П | Шток | |
| 6 | 7***7 | Штифт | |
| 7 | Е***0 | Кольцо Е20-095-100 | |
| 8 | Е***0 | Манжета Е32-080 | |
| 9 | 7***0 | Шайба | |
| 10 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 11 | 1***7 | Кольцо | |
| 12 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 13 | М***р | Масленка 1.2Кд6хр | |
| 13 | М***р | Масленка 1.2Ц6хр | |
| 14 | 1***5 | Наконечник | |
| 14 | 1***0 | Наконечник | |
| 15 | 7***1 | Прокладка | |
| 16 | 4***8 | Обойма | |
| 17 | 4***7 | Пробка | |
| 17 | 4***0 | Пробка | |
| 18 | 4***6 | Игла | |
| 19 | 5***2 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 20 | 3***5 | Пробка | |
| 20 | 3***0 | Пробка | |
| 21 | 1***2 | Кольцо 16x22 МН 4152-62 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
