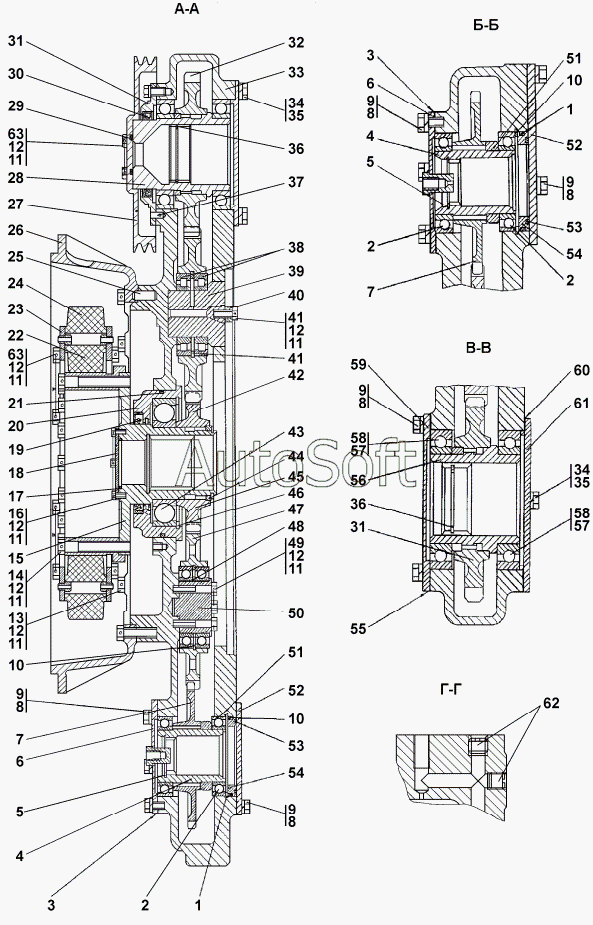

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 2501-20-11-02СП-03СП Редуктор привода насосов
40
49
48
47
46
45
44
43
42
41
41
41
49
39
38
37
36
36
35
35
34
34
34
33
33
32
57
57
63
63
63
62
62
61
61
60
59
59
58
58
31
31
56
55
55
54
54
53
53
52
52
52
51
51
50
6
14
14
13
13
12
12
12
12
12
12
12
11
11
11
11
11
11
11
10
10
10
9
9
9
9
9
8
8
8
8
8
7
7
15
6
6
5
5
4
4
3
3
3
2
2
2
1
1
2501-20-11-03-20СП -20SP
2501-20-11-03СП(SP)
2501-20-11-02-20СП -20SP
23
30
29
28
27
26
26
26
26
25
24
2501-20-11-02СП(SP)
22
21
20
19
18
18
17
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-20-11-02-20СП -20SP | 2***P | Редуктор привода насосов | |
| 2501-20-11-02СП(SP) | 2***) | Редуктор привода насосов | |
| 2501-20-11-03-20СП -20SP | 2***P | Редуктор привода насосов | |
| 2501-20-11-03СП(SP) | 2***) | Редуктор привода насосов | |
| 1 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 2 | 1***А | Подшипник ГОСТ 8338-75 | |
| 3 | 4***4 | Прокладка | |
| 3 | 4***0 | Прокладка | |
| 4 | 2***9 | Ступица | |
| 5 | 7***2 | Кольцо С58 ГОСТ 13941-86 | |
| 6 | 2***) | Крышка | |
| 6 | 2***) | Крышка | |
| 7 | 2***6 | Шестерня | |
| 8 | Ш***Т | Шайба 12 ОТ | |
| 9 | Б***5 | Болт М12-6gx25 | |
| 10 | 5***8 | Кольцо С125 | |
| 11 | П***6 | Проволока КС-1,6 | |
| 12 | П***С | Проволока 1,6-0-С | |
| 13 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 13 | 2***0 | Болт 3М16х1,5-6gх45 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт | |
| 14 | 2***0 | Болт | |
| 15 | 2***2 | Ступица | |
| 16 | 2***0 | Болт | |
| 16 | 2***0 | Болт | |
| 17 | 0***1 | Кольцо 075-081-36-2-ИРП-1314-1 | |
| 18 | 2***2 | Крышка | |
| 18 | 2***0 | Крышка | |
| 19 | 1***L | Манжета 125.150.12ASB 025-129.808BASL | |
| 20 | 2***1 | Стакан | |
| 21 | 2***3 | Кольцо ГОСТ 9833-73 | |
| 22 | 2***2 | Муфта | |
| 23 | 2***) | Шайба | |
| 24 | 4***2 | Втулка | |
| 25 | 3***3 | Штифт | |
| 26 | 3***2 | Проставка | |
| 26 | 3***1 | Проставка | |
| 26 | 3***0 | Проставка | |
| 26 | 3***0 | Проставка | |
| 27 | 2***6 | Шкив | |
| 28 | 2***5 | Вал | |
| 29 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 30 | 1***2 | Манжета 105-130-12 | |
| 31 | 2***7 | Крышка | |
| 32 | 2***) | Шестерня | |
| 33 | 4***1 | Корпус | |
| 33 | 4***0 | Корпус | |
| 34 | 2***5 | Болт М16х1,5-6х25.66.019 ГОСТ7796-70 | |
| 34 | 2***0 | Болт М16х1,5-6х25.66.029 ГОСТ 7796-70 | |
| 35 | Ш***Т | Шайба 16 ОТ | |
| 36 | 5***0 | Кольцо С85 ГОСТ 13941-86 | |
| 37 | 3***3 | Штифт | |
| 38 | 4***М | Подшипник ГОСТ 8328-75 | |
| 39 | 4***7 | Ось | |
| 40 | 2***9 | Планка | |
| 41 | 2***9 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 41 | 2***0 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 42 | 5***1 | Кольцо С130 ГОСТ 13941-86 | |
| 43 | 2***А | Подшипник ГОСТ 833 8-75 | |
| 44 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 45 | 2***) | Шестерня | |
| 46 | 5***0 | Кольцо С200 ГОСТ 13941-86 | |
| 47 | 2***7 | Шестерня | |
| 48 | 2***8 | Кольцо | |
| 49 | 2***9 | Болт 3М12-6gх65 | |
| 49 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 50 | 2***9 | Опора | |
| 51 | 2***0 | Втулка | |
| 52 | 2***3 | Крышка | |
| 52 | 2***0 | Крышка | |
| 53 | 1***1 | Кольцо 100-110-58-ИРП1314-1 | |
| 54 | 2***1 | Втулка | |
| 55 | 4***3 | Прокладка | |
| 55 | 4***0 | Прокладка | |
| 56 | 2***0 | Ступица | |
| 57 | 6***2 | Подшипник 6022 | |
| 58 | 1***2 | Подшипник 122 | |
| 59 | 2***2 | Крышка | |
| 59 | 2***0 | Крышка | |
| 60 | 5***2 | Прокладка | |
| 61 | 4***8 | Крышка | |
| 61 | 4***0 | Крышка | |
| 62 | 7***1 | Пробка | |
| 62 | 7***0 | Пробка | |
| 63 | 2***0 | Болт | |
| 63 | 2***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
