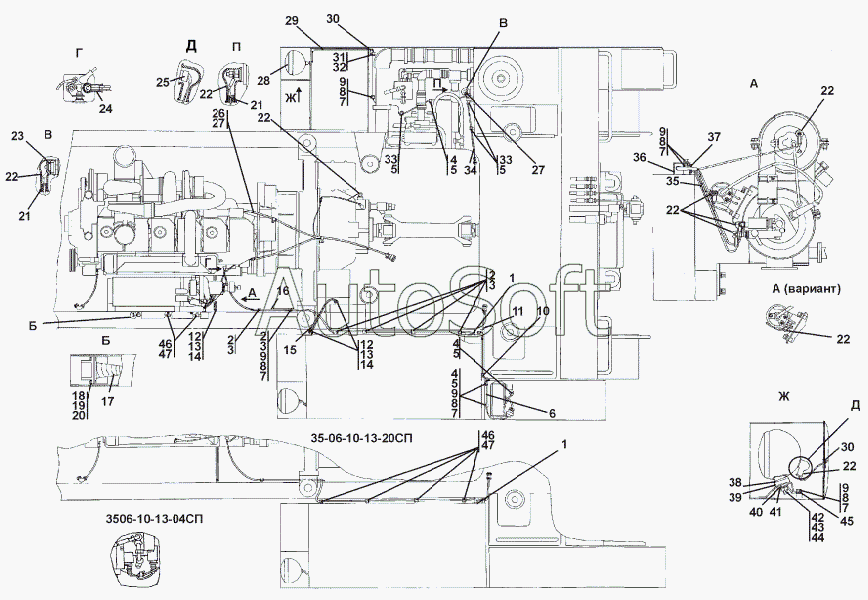

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3506-10-13СП13-04СП Установка электрооборудования на раме
28
34
34
34
33
33
32
31
30
30
29
29
34
28
28
27
27
27
26
26
25
24
41
47
47
46
46
45
45
44
44
43
42
23
40
40
39
39
38
37
36
35
5
5
5
5
5
11
11
10
9
9
9
9
9
8
8
8
8
8
7
7
7
7
7
7
6
11
4
4
4
4
3
3
3
2
2
2
1
1
3506-10-13-04СП(SP)
3506-10-13-20СП(SP)
16
23
22
22
22
22
22
22
22
21
21
20
19
18
17
17
16
15
15
14
14
14
13
13
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506-10-13-04-20СП -20SP | 3***P | Установка электрооборудования на раме | |
| 3506-10-13-04СП(SP) | 3***) | Установка электрооборудования на раме | |
| 3506-10-13-20СП(SP) | 3***) | Установка электрооборудования на раме | |
| 3506-10-13СП(SP) | 3***) | Установка электрооборудования на раме | |
| 1 | 7***2 | Кольцо | |
| 2 | 7***3 | Прокладка | |
| 3 | 7***7 | Хомутик | |
| 4 | 4***0 | Хомутик | |
| 4 | 4***0 | Хомутик | |
| 5 | 7***6 | Прокладка | |
| 6 | 1***) | Жгут | |
| 7 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | Б***6 | Болт М8-6gx16 | |
| 10 | 7***2 | Кольцо | |
| 11 | 2***P | Установка электрооборудования в контейнере АКБ | |
| 11 | 2***P | Установка электрооборудования в контейнере АКБ | |
| 11 | 2***) | Установка электрооборудования в контейнере АКБ | |
| 12 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 12 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 13 | Ш***2 | Шайба 12 | |
| 14 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 15 | 4***) | Провод | |
| 15 | 4***) | Провод | |
| 16 | 3***P | Провод | |
| 16 | 3***) | Провод | |
| 17 | 3***P | Жгут | |
| 17 | 3***) | Жгут | |
| 18 | В***6 | Винт В.М3-6gx16 | |
| 19 | Ш***3 | Шайба 3 | |
| 20 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | |
| 21 | 4***6 | Заглушка | |
| 22 | 7***7 | Наконечник | |
| 23 | Т***9 | Шайба | |
| 23 | Т***0 | Шайба | |
| 24 | 7***6 | Наконечник | |
| 25 | 4***3 | Колодка гнездовая 602602 | |
| 26 | 3***) | Электрооборудование двигателя | |
| 26 | 3***) | Электрооборудование двигателя | |
| 27 | 3***P | Электрооборудование двигателя | |
| 27 | 3***) | Электрооборудование двигателя | |
| 28 | 4***4 | Фара 3136.3711 010 | |
| 28 | 4***3 | Фара 3137.3711 010 | |
| 28 | 4***2 | Фара 3131.3711.010 | |
| 29 | 2***P | Провод | |
| 29 | 2***) | Провод | |
| 30 | 7***5 | Кольцо | |
| 31 | 7***7 | Прокладка | |
| 32 | 7***0 | Хомутик | |
| 33 | 4***9 | Хомутик | |
| 34 | 2***P | Жгут | |
| 34 | 2***) | Жгут | |
| 34 | 2***) | Жгут | |
| 34 | 2***) | Жгут | |
| 35 | 2***) | Провод 110 | |
| 36 | 3***3 | Кожух защитный | |
| 37 | 7***6 | Кольцо | |
| 38 | 7***8 | Опора | |
| 39 | 4***6 | Опора | |
| 39 | 4***0 | Опора | |
| 40 | 4***5 | Опора | |
| 40 | 4***0 | Опора | |
| 41 | 1***4 | Кольцо 14x12x4 | |
| 42 | Г***5 | Гайка М12x1,25 | |
| 43 | Ш***2 | Шайба 12 | |
| 44 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 44 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 45 | 4***) | Провод | |
| 45 | 4***) | Провод | |
| 46 | 7***5 | Прокладка | |
| 47 | 7***6 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
