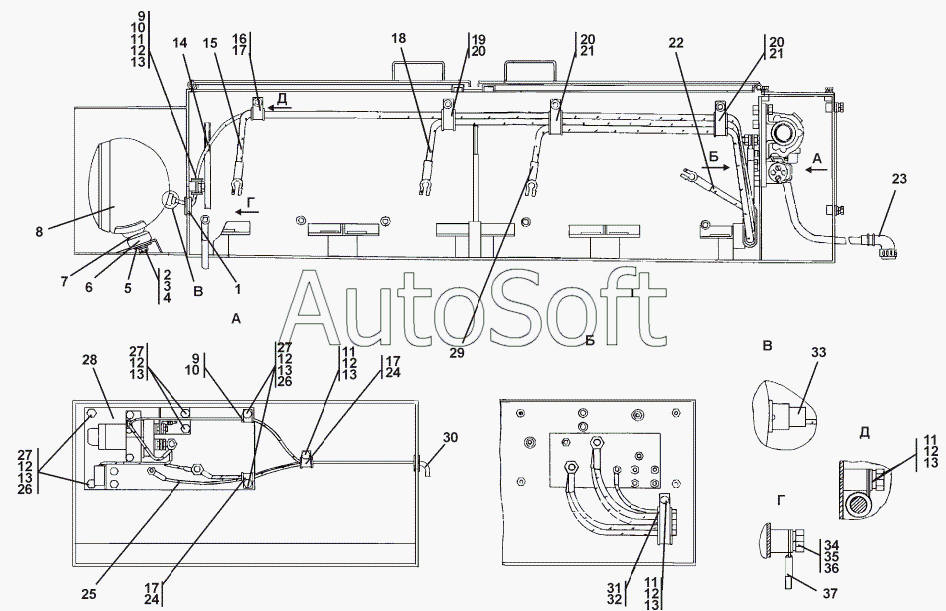

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 2501-10-5-02СП Установка электрооборудования в контейнер АКБ
28
19
20
20
20
21
21
22
23
23
24
24
25
25
26
26
27
27
27
28
28
18
29
30
31
32
33
34
34
35
36
36
37
37
8
2501-10-5-02-20СП(SP)
1
2
3
4
4
5
5
6
6
7
8
2501-10-5-02СП(SP)
8
9
9
10
10
11
11
11
11
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
14
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-10-5-02-20СП(SP) | 2***) | Установка электрооборудования в контейнере АКБ | |
| 2501-10-5-02СП(SP) | 2***) | Установка электрооборудования в контейнере АКБ | |
| 1 | 7***5 | Кольцо | |
| 2 | Г***5 | Гайка М12x1,25 | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 5 | 4***5 | Опора | |
| 5 | 4***0 | Опора | |
| 6 | 4***6 | Опора | |
| 6 | 4***0 | Опора | |
| 7 | 7***8 | Опора | |
| 8 | 4***4 | Фара 3136.3711 010 | |
| 8 | 4***3 | Фара 3137.3711 010 | |
| 8 | 4***2 | Фара 3131.3711.010 | |
| 9 | 4***5 | Хомутик | |
| 10 | 7***8 | Прокладка | |
| 11 | Б***6 | Болт М8-6gx16 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 13 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 14 | 2***P | Провод | |
| 14 | 2***) | Провод | |
| 15 | 1***) | Провод | |
| 16 | 7***5 | Прокладка | |
| 17 | 7***6 | Хомут | |
| 18 | 1***) | Провод | |
| 19 | 5***3 | Хомутик | |
| 20 | 7***2 | Прокладка | |
| 21 | 7***7 | Хомутик | |
| 22 | 1***) | Провод | |
| 23 | 2***P | Жгут | |
| 23 | 2***) | Жгут | |
| 24 | 7***4 | Прокладка | |
| 25 | 3***P | Провод | |
| 25 | 3***) | Провод | |
| 26 | Г***8 | Гайка М8 | |
| 27 | Б***5 | Болт М8-6gx25 | |
| 28 | 2***P | Панель | |
| 28 | 2***P | Панель | |
| 28 | 2***) | Панель | |
| 29 | 1***) | Провод | |
| 30 | 7***2 | Кольцо | |
| 31 | 7***1 | Прокладка | |
| 32 | 7***5 | Хомутик | |
| 33 | 4***6 | Колодка гнездовая 602602 | |
| 34 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 34 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 35 | Ш***Т | Шайба 12 ОТ | |
| 36 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 37 | 2***P | Провод | |
| 37 | 2***) | Провод |
