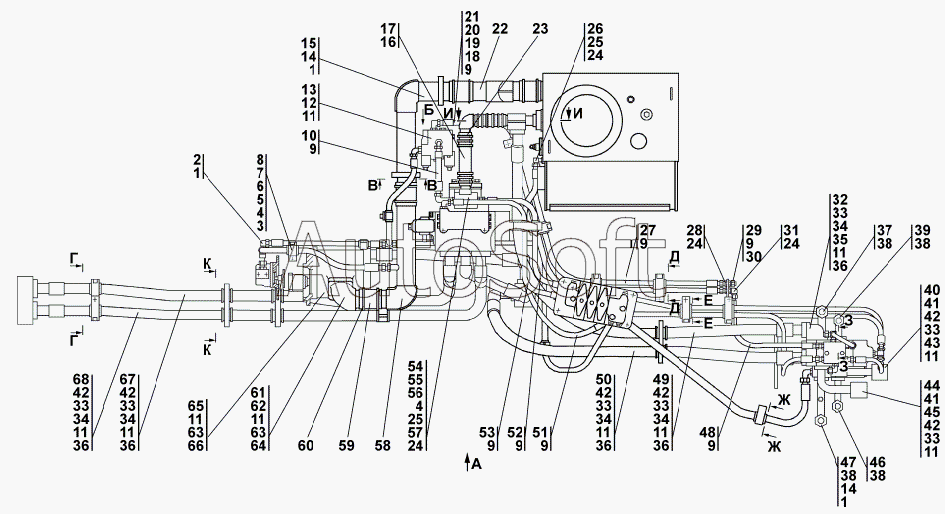

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3501-96-30-01СП Установка гидросистемы
3501-96-30-01СП(SP)
3501-96-30-01-20СП(SP)
1
1
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
9
9
9
9
9
9
10
10
11
11
11
11
11
11
11
11
11
11
12
12
12
13
13
14
14
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
33
33
33
33
33
33
34
34
34
34
34
35
35
36
36
36
36
36
37
37
38
38
38
38
39
39
40
40
41
41
41
42
42
42
42
42
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
58
58
59
59
60
61
61
62
63
63
63
64
65
65
66
66
67
67
68
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-96-30-01-20СП(SP) | 3***) | Установка гидросистемы | |
| 3501-96-30-01СП(SP) | 3***) | Установка гидросистемы | |
| 1 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 2 | 3***) | Трубопровод | |
| 2 | 3***) | Трубопровод | |
| 3 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 4 | Ш***Т | Шайба 12.ОТ | |
| 5 | Б***5 | Болт М12-6gx35 | |
| 6 | 4***5 | Втулка | |
| 7 | 2***1 | Планка | |
| 7 | 2***0 | Планка | |
| 8 | 2***0 | Скоба | |
| 8 | 2***0 | Скоба | |
| 9 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 10 | 4***) | Рукав d.12 | |
| 10 | 4***) | Рукав d.12 | |
| 11 | Ш***Т | Шайба 16 ОТ | |
| 12 | 3***5 | Пробка | |
| 12 | 3***0 | Пробка | |
| 13 | 3***) | Распределитель | |
| 13 | 3***) | Распределитель | |
| 14 | 3***5 | Пробка | |
| 14 | 3***0 | Пробка | |
| 15 | 3***) | Трубопровод | |
| 15 | 3***) | Трубопровод | |
| 16 | 1***9 | Рукав | |
| 16 | 1***0 | Рукав | |
| 17 | 5***P | Хомут | |
| 17 | 5***) | Хомут | |
| 18 | 4***2 | Втулка | |
| 19 | 2***7 | Планка | |
| 19 | 2***0 | Планка | |
| 20 | 2***6 | Скоба | |
| 20 | 2***0 | Скоба | |
| 21 | 4***P | Рукав d.12 | |
| 21 | 4***) | Рукав d.12 | |
| 22 | 3***) | Трубопровод | |
| 22 | 3***) | Трубопровод | |
| 23 | 2***P | Трубопровод | |
| 23 | 2***) | Трубопровод | |
| 24 | Н***2 | Контргайка | |
| 24 | Н***1 | Контргайка | |
| 25 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 26 | 2***) | Тройник | |
| 26 | 2***) | Тройник | |
| 27 | 4***P | Рукав | |
| 27 | 4***) | Рукав | |
| 28 | 5***0 | Штуцер | |
| 28 | 5***0 | Штуцер | |
| 29 | 3***3 | Заглушка | |
| 29 | 3***0 | Заглушка | |
| 30 | Н***2 | Гайка накидная | |
| 30 | Н***1 | Гайка накидная | |
| 31 | 2***6 | Угольник | |
| 31 | 2***0 | Угольник | |
| 32 | 2***9 | Корпус | |
| 32 | 2***0 | Корпус | |
| 33 | 3***4 | Винт | |
| 33 | 3***0 | Винт | |
| 34 | ***5 | Шайба защитная | |
| 35 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 36 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 37 | 3***P | Трубопровод | |
| 37 | 3***) | Трубопровод | |
| 38 | 4***П | Заглушка | |
| 38 | 4***П | Заглушка | |
| 39 | 3***P | Трубопровод | |
| 39 | 3***) | Трубопровод | |
| 40 | 3***) | Трубопровод | |
| 40 | 3***) | Трубопровод | |
| 41 | 2***7 | Заглушка | |
| 41 | 2***0 | Заглушка | |
| 42 | 4***0 | Фланец | |
| 42 | 4***0 | Фланец | |
| 43 | 2***0 | Болт М12-6gx70 | |
| 43 | 2***0 | Болт М12-6gx70 | |
| 44 | 3***) | Трубопровод | |
| 44 | 3***) | Трубопровод | |
| 45 | 2***3 | Фланец | |
| 45 | 2***0 | Фланец | |
| 46 | 3***) | Трубопровод | |
| 46 | 3***) | Трубопровод | |
| 47 | 4***) | Трубопровод | |
| 47 | 4***) | Трубопровод | |
| 48 | 4***P | Рукав | |
| 48 | 4***) | Рукав | |
| 49 | 3***) | Рукав d.32 | |
| 49 | 3***) | Рукав d.32 | |
| 50 | 3***P | Рукав d.32 | |
| 50 | 3***) | Рукав d.32 | |
| 51 | 4***P | Рукав | |
| 51 | 4***) | Рукав | |
| 52 | 4***P | Рукав d.12 | |
| 52 | 4***) | Рукав | |
| 53 | 4***P | Рукав | |
| 53 | 4***) | Рукав | |
| 54 | 2***) | Трубопровод | |
| 54 | 2***) | Трубопровод | |
| 55 | 5***7 | Угольник ввертной | |
| 55 | 5***0 | Угольник ввертной | |
| 56 | 2***9 | Болт 3М12х1,25-6gх100.109.40Х.019 ГОСТ 7796-70 | |
| 56 | 2***0 | Болт 3М12х1,25-6gх100.109.40Х029 ГОСТ 7796-70 | |
| 57 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 58 | 3***) | Трубопровод | |
| 58 | 3***) | Трубопровод | |
| 59 | 4***5 | Рукав | |
| 59 | 4***0 | Рукав | |
| 60 | D***2 | Шланговый хомут DIN3017-AS100-120/ 12C7-W2 | |
| 61 | 3***) | Трубопровод | |
| 61 | 3***) | Трубопровод | |
| 62 | Б***5 | Болт M16-6gx45 | |
| 63 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 63 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 64 | 0***1 | Кольцо 092-105-75-2-ИРП-1314-1 | |
| 65 | 2***5 | Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 65 | 2***0 | Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 66 | Н***4 | Насос ОСТ 23.1.92-88 | |
| 66 | Н***Т | Насос ОСТ 23.1.92.88 | |
| 67 | 3***P | Рукав d.32 | |
| 67 | 3***) | Рукав d.32 | |
| 68 | 3***P | Рукав d.32 | |
| 68 | 3***) | Рукав d.32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
