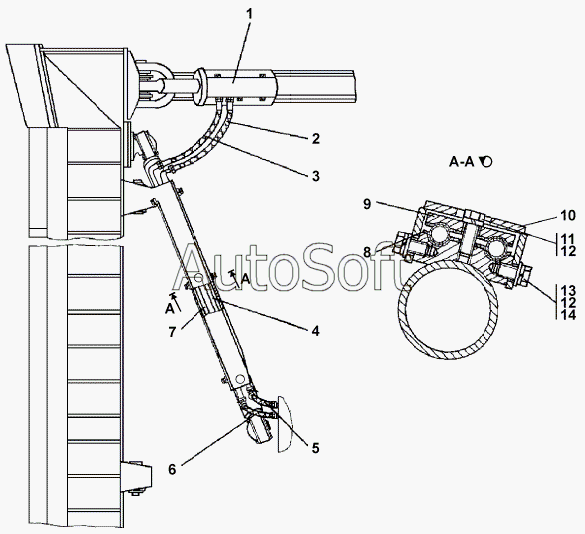

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3501-93-500СП Гидросистема бульдозерного оборудования
3501-93-500СП(SP)
3501-93-500-20СП(SP)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-93-500-20СП(SP) | 3***) | Гидросистема бульдозерного оборудования | |
| 3501-93-500СП(SP) | 3***) | Гидросистема бульдозерного оборудования | |
| 1 | 3***) | Гидрораскос | |
| 1 | 3***) | Гидрораскос | |
| 2 | 3***) | Рукав d.25 | |
| 2 | 3***) | Рукав d.25 | |
| 3 | 3***P | Рукав d.25 | |
| 3 | 3***) | Рукав d.25 | |
| 4 | 3***P | Трубопровод | |
| 4 | 3***) | Трубопровод | |
| 5 | 3***P | Рукав d.25 | |
| 5 | 3***) | Рукав d.25 | |
| 6 | 3***P | Рукав d.25 | |
| 6 | 3***) | Рукав d.25 | |
| 7 | 3***) | Трубопровод | |
| 7 | 3***) | Трубопровод | |
| 8 | 3***7 | Прокладка | |
| 8 | 3***0 | Прокладка | |
| 9 | 3***6 | Планка | |
| 9 | 3***0 | Планка | |
| 10 | 3***) | Кожух | |
| 10 | 3***) | Кожух | |
| 11 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 11 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 12 | Ш***Т | Шайба 20 ОТ | |
| 13 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 | |
| 13 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 | |
| 14 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 14 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 |
