Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3501-96-1СП Агрегат тяговый
20
14
14
14
14
15
15
15
15
16
16
16
17
17
17
18
18
19
19
13
13
13
20
21
22
22
23
23
24
24
25
25
6
3501-96-1-20СП(SP)
1
1
2
2
3
3
4
4
5
3501-96-1СП(SP)
6
7
7
8
9
10
11
11
12
12

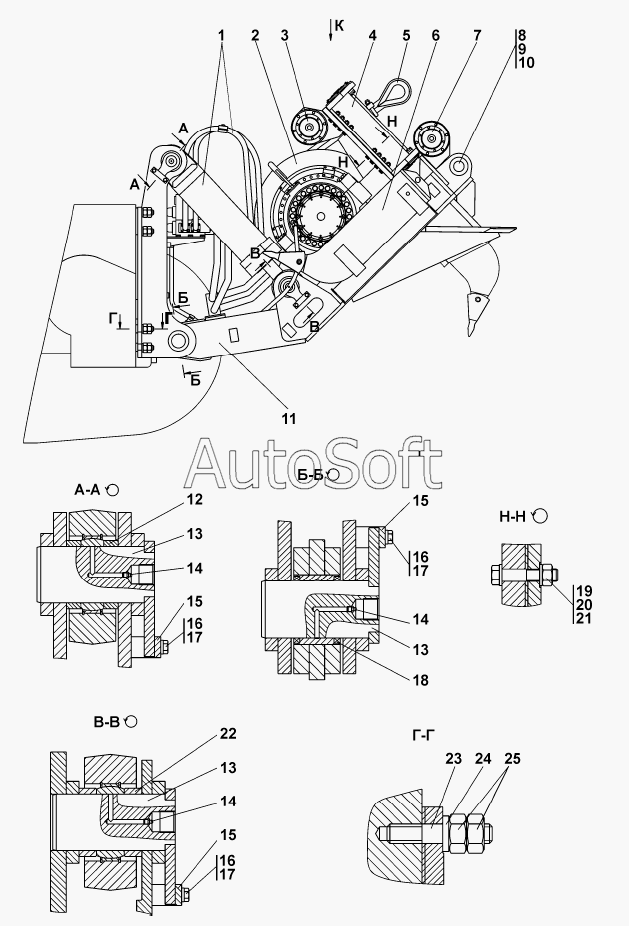

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-96-1-20СП(SP) | 3***) | Агрегат тяговый | |
| 3501-96-1СП(SP) | 3***) | Агрегат тяговый | |
| 1 | 3***) | Установка гидросистемы привода лебедки | |
| 1 | 3***) | Установка гидросистемы привода лебедки | |
| 2 | 3***) | Лебедка | |
| 2 | 3***) | Лебедка | |
| 3 | 3***) | Ролик | |
| 3 | 3***) | Ролик | |
| 4 | 3***) | Ролик | |
| 4 | 3***) | Ролик | |
| 5 | 3***) | Канат | |
| 6 | 3***) | Зуб | |
| 6 | 3***) | Зуб | |
| 7 | 3***) | Ролик | |
| 7 | 3***) | Ролик | |
| 8 | 0***1 | Палец | |
| 9 | 0***4 | Штифт | |
| 10 | Ш***5 | Шплинт 4x25 | |
| 11 | 3***) | Рама | |
| 11 | 3***) | Рама | |
| 12 | 3***3 | Кольцо | |
| 12 | 3***0 | Кольцо | |
| 13 | 3***) | Палец | |
| 14 | М***р | Масленка 1.2 Кд.6хр | |
| 14 | М***р | Масленка 1.2 Ц6хр | |
| 15 | 4***2 | Планка | |
| 15 | 4***0 | Планка | |
| 16 | Б***5 | Болт М16-6gx45 | |
| 17 | Ш***Т | Шайба 16 ОТ | |
| 18 | 3***) | Манжета | |
| 18 | 3***) | Манжета | |
| 19 | 2***7 | Болт 3М20x1,5-6gx90 | |
| 19 | 2***0 | Болт 3М20x1,5-6gx90 | |
| 20 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 20 | 3***0 | Гайка М20х1,5 | |
| 21 | 3***7 | Шайба | |
| 22 | 3***1 | Кольцо | |
| 22 | 3***0 | Кольцо | |
| 23 | 2***5 | Шпилька | |
| 23 | 2***0 | Шпилька | |
| 24 | 3***1 | Шайба | |
| 24 | 3***0 | Шайба | |
| 25 | 3***5 | Гайка М42х3.6Н ГОСТ 15523-70 | |
| 25 | 3***0 | Гайка М42х3.6Н ГОСТ 15523-70 |
