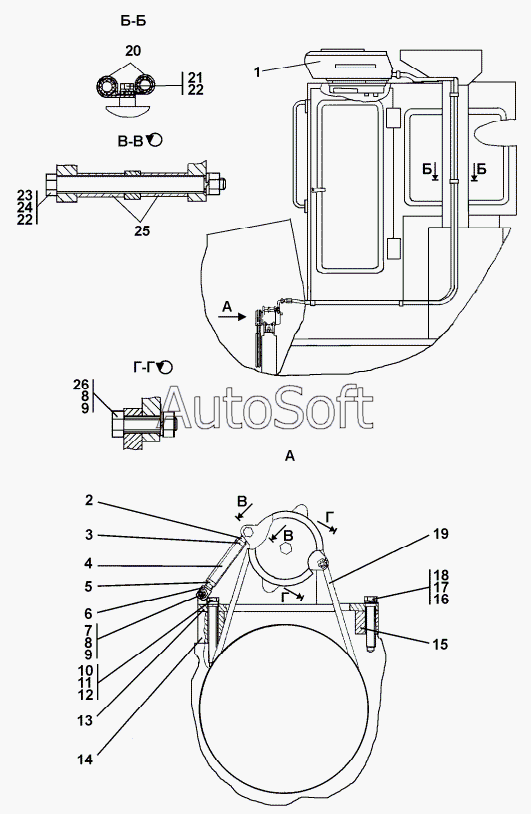

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 2502-48-2-01СП Установка кондиционера
13
26
25
24
23
22
22
21
20
19
18
17
16
15
14
2502-48-2-01СП(SP)
12
11
10
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-48-2-01СП(SP) | 2***) | Установка кондиционера | |
| 1 | 1***) | Кондиционер | |
| 2 | 2***0 | Рычаг | |
| 3 | Г***5 | Гайка М12x1,25 | |
| 4 | 2***0 | Стяжка | |
| 5 | 3***0 | ГайкаМ12х1,25-LН-6Н ГОСТ 5915-70 | |
| 6 | 2***0 | Вилка | |
| 7 | Б***0 | Болт М10-6gx30 | |
| 8 | Г***0 | Гайка М10 | |
| 9 | Ш***0 | Шайба 10 | |
| 10 | 2***0 | Болт М16-6gx105 | |
| 11 | Ш***Т | Шайба 16 ОТ | |
| 12 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 13 | 2***) | Кронштейн | |
| 14 | 2***7 | Проставка | |
| 15 | 2***6 | Проставка | |
| 16 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 17 | Ш***2 | Шайба 12 | |
| 18 | 2***0 | Болт М12-6gх75 | |
| 19 | А***0 | Ремень А-1250III-Т.IV-1-130 | |
| 20 | 7***7 | Хомутик | |
| 21 | Б***6 | Болт М8-6gx16 | |
| 22 | Ш***Т | Шайба 8Т | |
| 23 | 2***0 | Ось | |
| 24 | Г***8 | Гайка М8 | |
| 25 | 2***0 | Втулка | |
| 26 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 |
