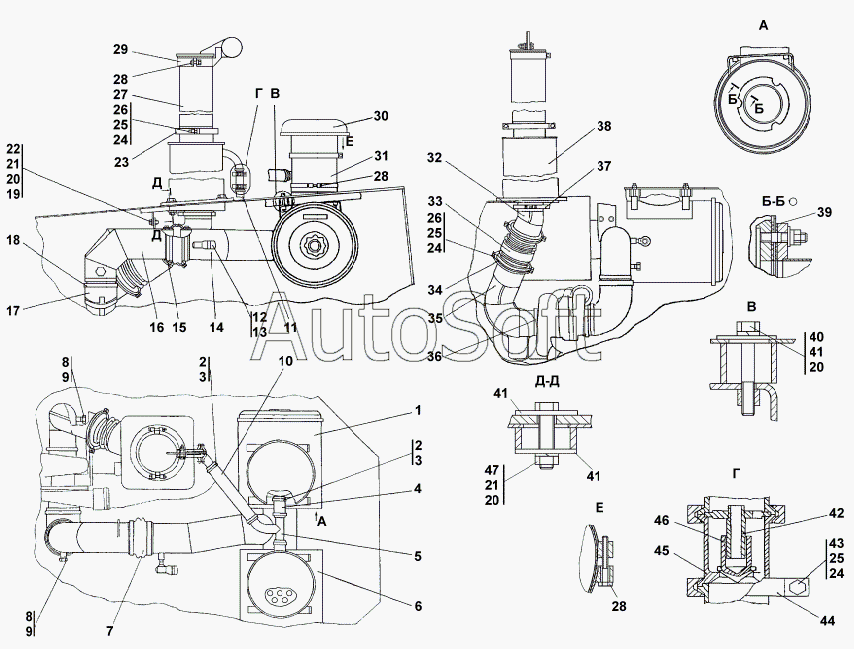

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3506-05-2СП Установка систем воздухоочистки и выпуска
30
35
35
34
34
33
32
32
31
31
36
30
29
29
28
28
28
28
27
27
26
26
41
41
47
46
45
44
44
43
42
41
25
25
25
40
40
39
39
38
38
37
37
5
11
10
10
9
9
8
8
7
6
6
5
11
4
4
3
3
2
2
2
1
1
3506-05-2-20СП(SP)
17
24
24
24
23
23
22
21
21
20
20
20
19
18
3506-05-2СП(SP)
16
16
15
15
14
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506-05-2-20СП(SP) | 3***) | Установка систем воздухоочистки и выпуска | |
| 3506-05-2СП(SP) | 3***) | Установка систем воздухоочистки и выпуска | |
| 1 | 2***P | Воздухоочиститель | |
| 1 | 2***) | Воздухоочиститель | |
| 2 | 4***) | Хомут | |
| 2 | 4***) | Хомут | |
| 3 | D***2 | Шланговый хомут DIN3017-AS20-32/ 12C7-W2 | |
| 4 | 4***1 | Рукав | |
| 4 | 4***0 | Рукав | |
| 5 | 3***) | Тройник | |
| 5 | 3***) | Тройник | |
| 6 | 2***) | Воздухоочиститель | |
| 6 | 2***) | Воздухоочиститель | |
| 7 | 4***7 | Сильфон | |
| 8 | 3***0 | Пробка | |
| 9 | 1***2 | Кольцо 14x20 МН4152-62 | |
| 10 | 4***8 | Рукав | |
| 10 | 4***0 | Рукав | |
| 11 | 2***) | Труба | |
| 11 | 2***) | Труба | |
| 12 | 1***7 | Индикатор засоренности воздушного фильтра 178957 | |
| 13 | И***а | Индикатор засоренности воздушного фильтра | |
| 14 | 3***) | Воздуховод | |
| 14 | 3***) | Воздуховод | |
| 15 | 4***) | Хомут | |
| 15 | 4***) | Хомут | |
| 16 | 3***) | Воздуховод | |
| 16 | 3***) | Воздуховод | |
| 17 | 3***3 | Патрубок 3030773 | |
| 18 | 1***1 | Хомут 125741 | |
| 19 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 20 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 21 | Г***5 | Гайка М12x1,25 | |
| 22 | Б***0 | Болт М12x1,25-6gx30 | |
| 23 | 2***P | Бугель | |
| 23 | 2***) | Бугель | |
| 24 | Ш***Г | Шайба 8Г | |
| 25 | Г***8 | Гайка М8 | |
| 26 | Б***0 | Болт М8-6gx70 | |
| 27 | 2***) | Труба выпускная | |
| 27 | 2***) | Труба выпускная | |
| 28 | 2***0 | Болт | |
| 28 | 2***0 | Болт | |
| 29 | 1***P | Крышка с хомутом | |
| 29 | 1***) | Крышка с хомутом | |
| 30 | 4***) | Воздухозаборник | |
| 30 | 4***) | Воздухозаборник | |
| 31 | 2***) | Воздухоочиститель циклонный | |
| 31 | 2***) | Воздухоочиститель циклонный | |
| 32 | 3***) | Газовод | |
| 32 | 3***) | Газовод | |
| 33 | Д***Б | Компенсатор Ду125,Ру1 СК-067.000-01СБ | |
| 34 | 2***) | Бугель | |
| 34 | 2***) | Бугель | |
| 35 | 3***) | Газовод | |
| 35 | 3***) | Газовод | |
| 36 | 3***1 | Хомут 3029631 | |
| 37 | 1***P | Хомут | |
| 37 | 1***) | Хомут | |
| 38 | 2***) | Глушитель | |
| 38 | 2***) | Глушитель | |
| 39 | 4***3 | Прокладка | |
| 39 | 4***0 | Прокладка | |
| 40 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 40 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 41 | 3***3 | Шайба | |
| 41 | 3***0 | Шайба | |
| 42 | 0***) | Направляющая | |
| 43 | Б***0 | Болт М8-6gx30 | |
| 44 | 4***5 | Хомут | |
| 44 | 4***0 | Хомут | |
| 45 | 0***5 | Корпус | |
| 46 | 0***6 | Клапан | |
| 47 | Б***5 | Болт М12x1,25-6gx55 |
