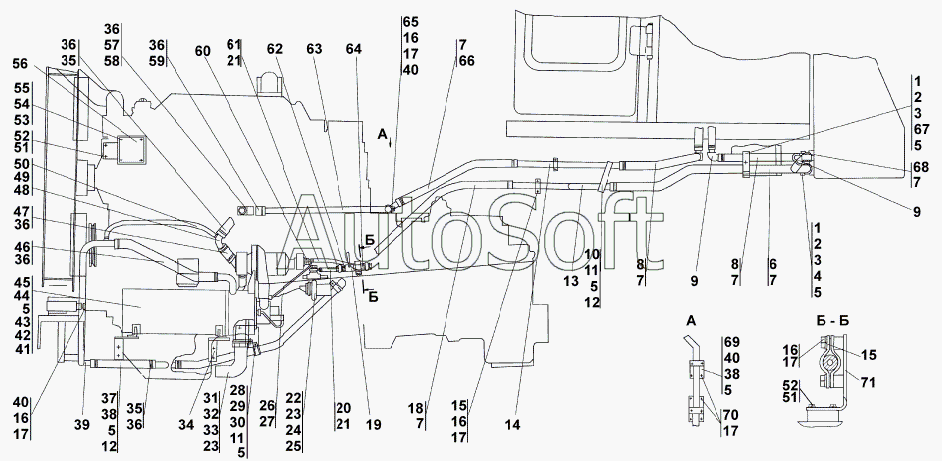

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3506-43-4-01СП Установка системы подогрева
41
51
51
50
49
48
47
46
45
44
43
42
52
52
40
40
40
39
38
38
37
36
36
36
36
36
36
35
35
34
33
32
31
62
71
70
69
68
68
67
66
65
64
63
30
61
60
59
58
57
57
56
55
54
53
6
13
12
12
12
11
11
11
10
10
9
9
8
8
7
7
7
7
7
7
13
6
5
5
5
5
5
5
5
4
4
3
3
2
2
2
1
1
1
3506-43-4-01-20СП(SP)
19
29
28
27
26
25
24
23
23
22
21
21
20
3506-43-4-01СП(SP)
18
18
17
17
17
17
17
16
16
16
16
16
15
15
15
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506-43-4-01-20СП(SP) | 3***) | Установка системы подогрева | |
| 3506-43-4-01СП(SP) | 3***) | Установка системы подогрева | |
| 1 | 2***7 | Прижим | |
| 1 | 2***0 | Прижим | |
| 2 | 2***8 | Втулка | |
| 2 | 2***0 | Втулка | |
| 3 | 7***3 | Прокладка | |
| 4 | 2***5 | Болт М12х1,25-6gх50.88.40Х.019 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М12х1,25-6gх50.88.40Х.029 ГОСТ 7796-70 | |
| 5 | Ш***Т | Шайба 12ОТ | |
| 6 | 4***4 | Рукав | |
| 6 | 4***0 | Рукав | |
| 7 | D***2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 8 | 4***9 | Рукав | |
| 9 | 2***) | Переходник | |
| 10 | 4***9 | Пластина | |
| 10 | 4***0 | Пластина | |
| 11 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 11 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 12 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 12 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 13 | 3***) | Трубопровод | |
| 13 | 3***) | Трубопровод | |
| 14 | 2***) | Трубопровод | |
| 14 | 2***) | Трубопровод | |
| 15 | 2***3 | Прижим | |
| 15 | 2***0 | Прижим | |
| 16 | 2***0 | Болт М10-6gх25 | |
| 16 | 2***0 | Болт М10-6gх25 | |
| 17 | Ш***Т | Шайба 10 ОТ | |
| 18 | 4***5 | Рукав | |
| 18 | 4***0 | Рукав | |
| 19 | 0***1 | Кран шаровой 063/15 ЦНУР 494647001 | |
| 20 | 4***) | Рукав | |
| 21 | D***2 | Шланговый хомут DIN 3017-AS20-32/ 12C7-W2 | |
| 22 | Б***6 | Болт М6-6gx16 | |
| 23 | Ш***Т | Шайба 6Т | |
| 24 | 9***4 | Коммутатор транзисторный 9301.3734 | |
| 25 | 9***1 | Модуль зажигания отопителя 9301.3734-01 | |
| 26 | 3***) | Провод | |
| 27 | С***2 | Наконечник свечной с помехоподавите-лем СЭ-12 | |
| 28 | 7***4 | Прокладка | |
| 29 | 7***7 | Хомутик | |
| 30 | 4***4 | Втулка | |
| 31 | 3***) | Газовод | |
| 32 | Б***5 | Болт М6-6gx25 | |
| 33 | Г***6 | Гайка М6 | |
| 34 | 3***) | Опора | |
| 35 | 4***3 | Рукав | |
| 36 | D***2 | Шланговый хомут DIN 3017-AS20-32/ 12C7-W2 | |
| 37 | 3***) | Опора | |
| 38 | Б***5 | Болт М12x1,25-6gx35 | |
| 39 | 3***) | Трубопровод | |
| 40 | 1***7 | Прижим | |
| 41 | П***1 | Подогреватель ПЖД-600И 1015008-01 | |
| 42 | П***2 | Подогреватель ПЖД-600И 1015008-02 | |
| 43 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 44 | Г***5 | Гайка М12x1,25 | |
| 45 | Б***5 | Болт М12x1,25-6gx25 | |
| 46 | 4***2 | Рукав | |
| 47 | 4***4 | Рукав | |
| 48 | 3***) | Трубопровод | |
| 49 | D***2 | Шланговый хомут DIN 3017-AL12-22/ 12C7-W2 | |
| 50 | 4***2 | Рукав | |
| 51 | Ш***Т | Шайба 8Т | |
| 52 | Б***6 | Болт М8-6gx16 | |
| 53 | П***0 | Щиток управления ПЖД-600Н-1015410 | |
| 54 | Ш***5 | Шайба 5 | |
| 55 | В***2 | Винт ВМ5-6gx12 | |
| 56 | 3***) | Корпус | |
| 57 | 4***1 | Рукав | |
| 57 | 4***0 | Рукав | |
| 58 | 2***) | Переходник | |
| 59 | 4***9 | Рукав | |
| 60 | 2***3 | Переходник | |
| 61 | 2***) | Рукав | |
| 62 | 0***К | Переходник | |
| 63 | 3***) | Трубопровод | |
| 64 | 0***К | Переходник | |
| 65 | 2***) | Кронштейн | |
| 66 | 4***3 | Рукав | |
| 67 | Б***0 | Болт М12-6gx60 | |
| 68 | 4***1 | Рукав | |
| 68 | 4***0 | Рукав | |
| 69 | 2***) | Кронштейн | |
| 70 | 2***3 | Болт 1/2”-13 | |
| 71 | 2***) | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
