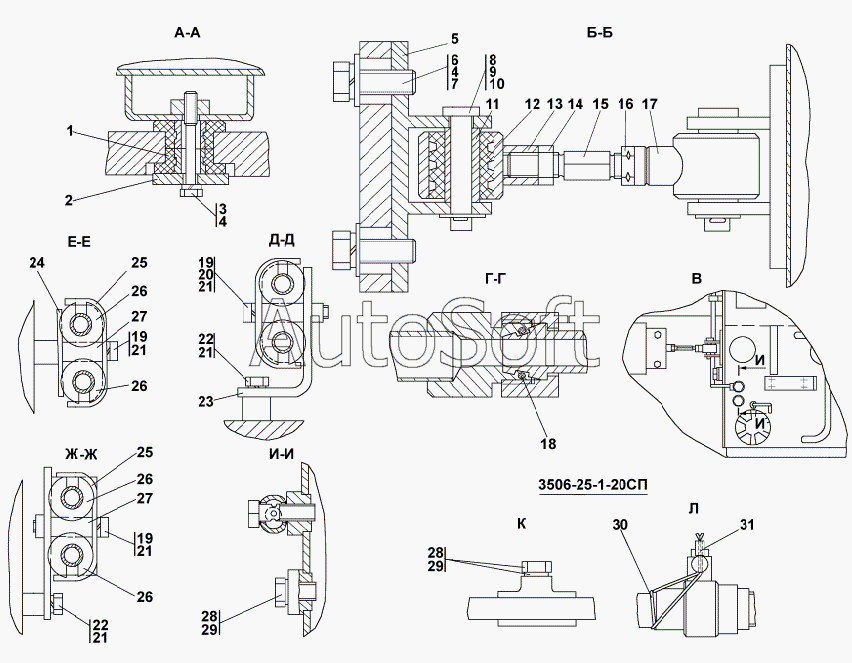

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3506-25-1СП Установка топливного бака
24
16
17
17
18
19
19
19
20
21
21
21
21
21
22
22
23
23
24
16
25
25
25
26
26
26
26
27
27
27
28
28
29
29
30
31
3506-25-1-20СП(SP)
9
2
3
3
4
4
5
5
6
6
7
7
8
1
9
10
11
11
12
13
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506-25-1-20СП(SP) | 3***) | Установка топливного бака | |
| 1 | 2***) | Амортизатор | |
| 2 | 1***6 | Накладка | |
| 3 | 2***5 | Болт М16х1,5-6gх120.109.40Х019 ГОСТ 7795-70 | |
| 3 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 4 | Ш***Т | Шайба 16 ОТ | |
| 5 | 2***P | Кронштейн | |
| 5 | 2***) | Кронштейн | |
| 6 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 7 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 8 | 4***0 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 9 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 9 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 10 | Ш***0 | Шплинт 4x40 | |
| 11 | 2***8 | Втулка | |
| 11 | 2***0 | Втулка | |
| 12 | 4***3 | Втулка | |
| 13 | 2***) | Втулка | |
| 13 | 2***) | Втулка | |
| 14 | Г***5 | Гайка М16x1,5 | |
| 15 | 2***1 | Стержень | |
| 15 | 2***0 | Стержень | |
| 16 | 3***5 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 16 | 3***0 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 17 | 2***P | Втулка | |
| 17 | 2***) | Втулка | |
| 18 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 19 | Б***5 | Болт М8-6gx45 | |
| 20 | Г***8 | Гайка М8 | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | Б***6 | Болт М8-6gx16 | |
| 23 | 2***2 | Уголок | |
| 23 | 2***0 | Уголок | |
| 24 | 1***3 | Пластина | |
| 24 | 1***0 | Пластина | |
| 25 | 1***2 | Накладка | |
| 25 | 1***0 | Накладка | |
| 26 | 4***8 | Втулка | |
| 27 | 1***6 | Втулка | |
| 27 | 1***0 | Втулка | |
| 28 | 7***0 | Пробка Пробка | |
| 29 | 1***2 | Кольцо 12x16 МН 4152-62 | |
| 30 | П***С | Проволока 0,8-0-С | |
| 31 | 2***4 | Пломба свинцовая |
