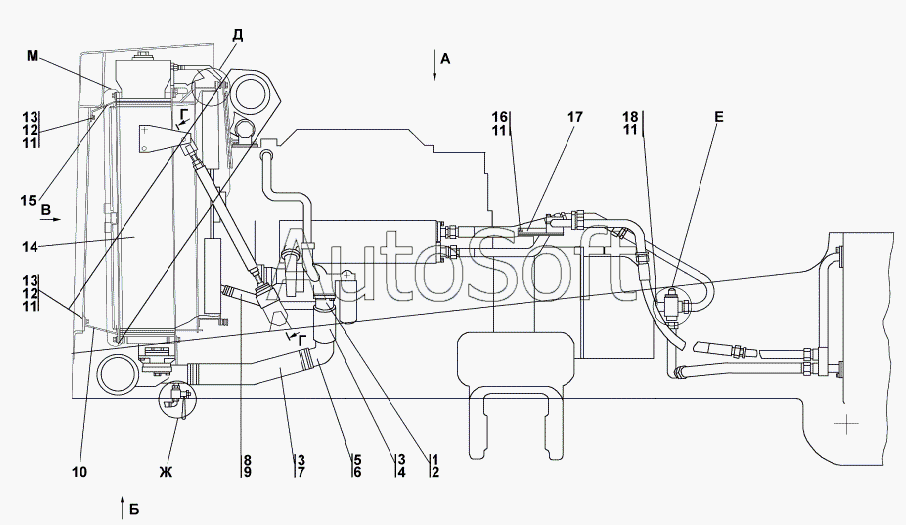

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3506-60-2CП Система охлаждения двигателя и трансмиссии
14
10
10
11
11
11
11
12
12
12
13
13
13
14
9
15
15
16
16
17
17
18
18
4
3506-60-2-20СП(SP)
1
1
2
2
3
3
3
4
3506-60-2СП(SP)
5
5
6
7
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506-60-2-20СП(SP) | 3***) | Система охлаждения двигателя и трансмиссии | |
| 3506-60-2СП(SP) | 3***) | Система охлаждения двигателя и трансмиссии | |
| 1 | 3***P | Патрубок | |
| 1 | 3***) | Патрубок | |
| 2 | 4***2 | Прокладка | |
| 2 | 4***0 | Прокладка | |
| 3 | 2***) | Хомут | |
| 3 | 2***) | Хомут | |
| 4 | 4***6 | Рукав | |
| 4 | 4***0 | Рукав | |
| 5 | 3***P | Трубопровод | |
| 5 | 3***) | Трубопровод | |
| 6 | 3***) | Заглушка | |
| 7 | 4***5 | Рукав | |
| 7 | 4***0 | Рукав | |
| 8 | 5***) | Хомут | |
| 8 | 5***) | Хомут | |
| 9 | 4***5 | Рукав | |
| 9 | 4***0 | Рукав | |
| 10 | 3***1 | Щиток | |
| 10 | 3***0 | Щиток | |
| 11 | Ш***Т | Шайба 12ОТ | |
| 12 | Б***5 | Болт М12x1,25-6gx25 | |
| 12 | Б***5 | Болт М12x1,25-6gx25 | |
| 13 | 4***6 | Шайба | |
| 13 | 4***0 | Шайба | |
| 14 | 3***P | Установка радиаторная | |
| 14 | 3***) | Установка радиаторная | |
| 15 | 3***0 | Щиток | |
| 15 | 3***0 | Щиток | |
| 16 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 17 | 2***P | Кронштейн | |
| 17 | 2***) | Кронштейн | |
| 18 | Б***0 | Болт М12x1,25-6gx30 | |
| 18 | Б***0 | Болт М12x1,25-6gx30 |
