Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3506-60-149СП Установка радиаторная
15
11
11
12
12
13
13
14
15
10
10
16
17
17
18
18
19
20
6
3506-60-149-20СП(SP)
1
1
2
2
3
3
3
3
4
4
5
5
3506-60-149СП(SP)
6
6
7
7
8
9
9
10

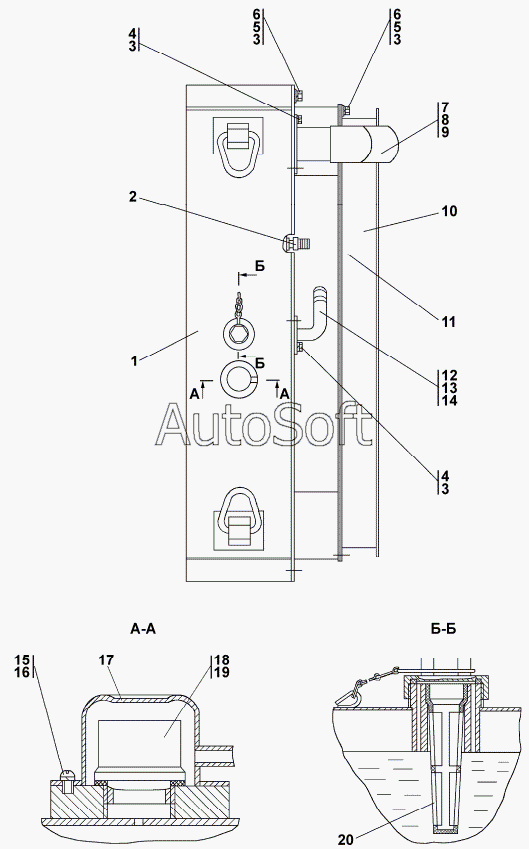

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506-60-149-20СП(SP) | 3***) | Установка радиаторная | |
| 3506-60-149СП(SP) | 3***) | Установка радиаторная | |
| 1 | 3***) | Радиатор | |
| 1 | 3***) | Радиатор | |
| 2 | 3***3 | Штуцер | |
| 2 | 3***0 | Штуцер | |
| 3 | Ш***Т | Шайба12ОТ | |
| 4 | Б***5 | Болт М12x1,25-6gx35 | |
| 5 | Б***0 | Болт М12x1,25-6gx30 | |
| 6 | 4***6 | Шайба | |
| 6 | 4***0 | Шайба | |
| 7 | 3***P | Патрубок | |
| 7 | 3***) | Патрубок | |
| 8 | 2***9 | Заглушка | |
| 9 | 4***2 | Прокладка | |
| 9 | 4***0 | Прокладка | |
| 10 | 3***) | Кожух | |
| 10 | 3***) | Кожух | |
| 11 | 3***) | Кожух | |
| 11 | 3***) | Кожух | |
| 12 | 3***) | Патрубок | |
| 12 | 3***) | Патрубок | |
| 13 | 7***7 | Прокладка | |
| 13 | 7***0 | Прокладка | |
| 14 | 7***1 | Пробка | |
| 15 | 3***0 | Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 | |
| 15 | 3***0 | Винт ВМ6-6gх8.58.029 ГОСТ 17473-80 | |
| 16 | Ш***Т | Шайба 6Т | |
| 17 | 4***) | Грибок | |
| 17 | 4***) | Грибок | |
| 18 | 4***3 | Прокладка | |
| 18 | 4***0 | Прокладка | |
| 19 | П***Б | Клапан паровоздушный ПВК120.1301.00-1СБ | |
| 20 | 4***) | Фильтр |
