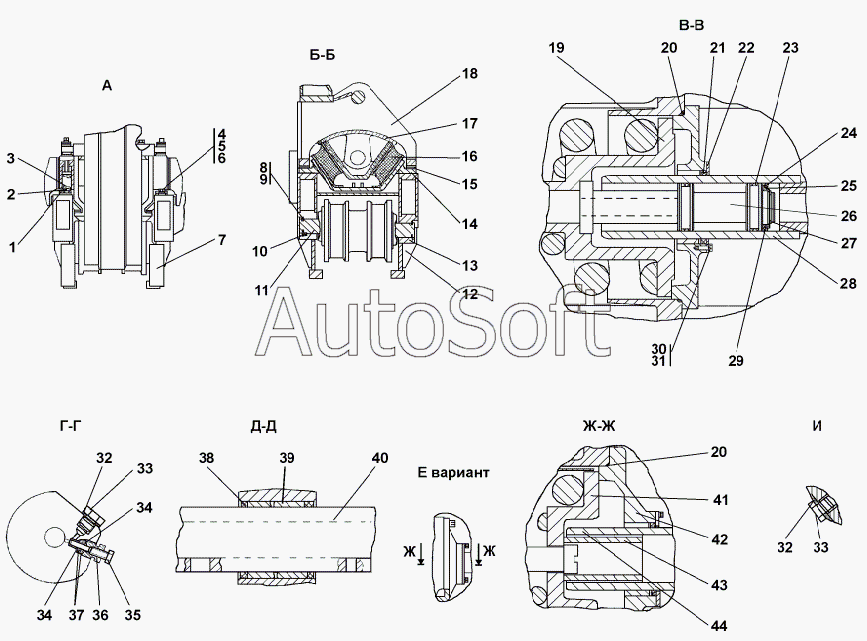

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3501-21-2СП- 3СП Тележка
1
2
2
3
4
4
5
6
6
7
7
8
9
10
11
12
12
13
14
14
15
16
17
17
18
18
19
19
20
20
21
22
22
23
24
25
26
27
28
28
29
30
31
32
32
33
33
33
34
34
35
35
36
36
37
38
39
40
41
41
42
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***) | Планка | |
| 2 | 3***1 | Пружина | |
| 2 | 3***0 | Пружина | |
| 3 | 4***7 | Круг | |
| 4 | 2***5 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 5 | Ш***4 | Шайба 24 | |
| 6 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 7 | 5***0 | Отбойник | |
| 7 | 5***0 | Отбойник | |
| 8 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 9 | С***0 | Кольцо С80 | |
| 10 | 3***0 | Штифт | |
| 11 | Т***1 | Крышка | |
| 12 | 3***) | Щиток | |
| 12 | 3***) | Щиток | |
| 13 | Т***6 | Крышка | |
| 14 | 4***) | Короб | |
| 14 | 4***) | Короб | |
| 15 | 4***9 | Прокладка | |
| 16 | 4***) | Амортизатор | |
| 17 | 4***) | Опора подвижная | |
| 17 | 4***) | Опора подвижная | |
| 18 | 3***) | Кронштейн | |
| 18 | 3***) | Кронштейн | |
| 19 | 4***) | Механизм сдавания | |
| 19 | 4***) | Механизм сдавания | |
| 20 | 3***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 21 | 4***) | Манжета | |
| 22 | 4***2 | Крышка | |
| 22 | 4***0 | Крышка | |
| 23 | 3***5 | Кольцо штоковое | |
| 24 | 4***9 | Кольцо упругое | |
| 25 | 4***8 | Манжета | |
| 26 | 3***6 | Поршень | |
| 27 | 5***0 | Кольцо С70 | |
| 28 | 3***) | Шток | |
| 28 | 3***) | Шток | |
| 29 | 1***6 | Кольцо | |
| 30 | Б***0 | Болт М8-6gx20 | |
| 31 | Ш***Т | Шайба 8Т | |
| 32 | 7***1 | Прокладка | |
| 33 | 3***5 | Пробка | |
| 33 | 3***0 | Пробка | |
| 34 | 4***8 | Обойма | |
| 35 | 4***6 | Игла | |
| 35 | 4***0 | Игла | |
| 36 | 4***7 | Пробка | |
| 36 | 4***0 | Пробка | |
| 37 | 5***2 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 38 | 4***) | Манжета | |
| 39 | 3***7 | Втулка | |
| 40 | 4***2 | Ось | |
| 41 | 3***) | Механизм сдавания | |
| 41 | 3***) | Механизм сдавания | |
| 42 | 3***) | Крышка | |
| 42 | 3***) | Крышка | |
| 43 | 3***4 | Втулка | |
| 44 | 3***P | Шток | |
| 44 | 3***) | Шток |
