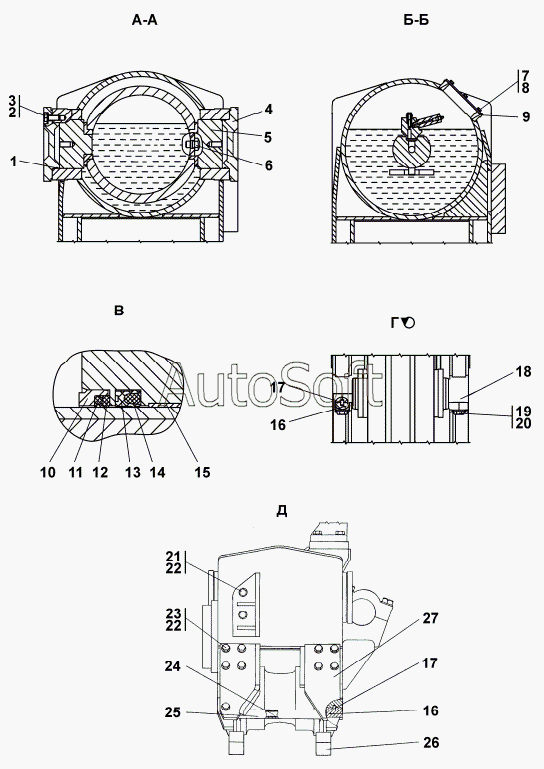

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3501-21-102СП- 103СП Тележка
23
18
19
19
20
20
21
21
22
22
22
17
17
23
24
24
25
25
26
26
27
9
2
2
3
3
4
5
6
7
8
1
9
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Кольцо 145-150-36-2-51-1668 | |
| 2 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 3 | 3***1 | Шайба | |
| 3 | 3***0 | Шайба | |
| 4 | 4***5 | Крышка | |
| 5 | 3***5 | Вкладыш | |
| 6 | 1***7 | Стопор | |
| 7 | Б***6 | Болт М8-6gx16 | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | 4***7 | Прокладка | |
| 9 | 4***0 | Прокладка | |
| 10 | 4***6 | Каркас | |
| 11 | 4***3 | Кольцо упругое | |
| 12 | 4***2 | Манжета | |
| 13 | 4***3 | Манжета | |
| 14 | 4***4 | Кольцо упругое | |
| 15 | 4***9 | Втулка | |
| 16 | 3***1 | Крышка | |
| 17 | 3***2 | Штифт | |
| 18 | 3***0 | Крышка | |
| 19 | 3***4 | Шайба | |
| 19 | 3***0 | Шайба | |
| 20 | 2***0 | Болт М30х30-6gх 130 | |
| 20 | 2***0 | Болт М30х30-6gх130 | |
| 21 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 | |
| 21 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 | |
| 22 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 22 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 23 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 24 | 2***3 | Стяжка | |
| 24 | 2***0 | Стяжка | |
| 25 | 3***5 | Втулка | |
| 25 | 3***0 | Втулка | |
| 26 | 3***P | Щиток | |
| 26 | 3***) | Щиток | |
| 27 | 3***0 | Лист |
