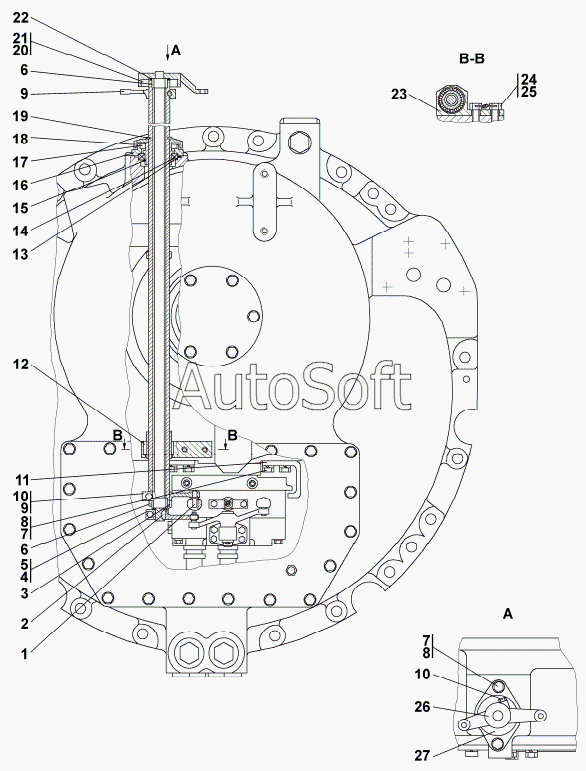

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 2501-12-19СП Коробка передач с системой гидроуправления
14
27
26
25
24
24
23
22
21
20
19
18
17
16
15
2501-12-19СП(SP)
13
12
11
10
10
9
9
8
8
7
7
6
6
5
4
3
2
1
2501-12-19-20СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-12-19-20СП(SP) | 2***) | Коробка передач с системой гидроуправления | |
| 2501-12-19СП(SP) | 2***) | Коробка передач с системой гидроуправления | |
| 1 | 2***0 | Палец | |
| 2 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 3 | 2***2 | Шайба | |
| 4 | 2***5 | Рычаг | |
| 5 | Б***0 | Болт М8-6gx20 | |
| 6 | 9***0 | Подшипник ГОСТ 4060-78 | |
| 7 | Б***0 | Болт М12-6gx30 | |
| 8 | Ш***Т | Шайба 12 ОТ | |
| 9 | 2***3 | Рычаг | |
| 10 | Б***5 | Болт М8-6gx35 | |
| 11 | 2***) | Кронштейн | |
| 12 | 9***0 | Подшипник 942/40 | |
| 13 | 0***1 | Кольцо 075-081-36-2-ИРП1314-1 | |
| 14 | 1***9 | Подшипник 1000909 | |
| 15 | 5***4 | Кольцо С45 | |
| 16 | 2***3 | Крышка | |
| 17 | М***3 | Манжета 1,2-45x65-3 | |
| 18 | 2***1 | Крышка | |
| 19 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 20 | М***4 | Манжета 2,2-35x55-4 | |
| 21 | Т***5 | Манжета с пружиной | |
| 22 | 3***8 | Шайба | |
| 23 | 2***2 | Кронштейн | |
| 24 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт 3М16х1,5-6gх45 ГОСТ 7796-70 | |
| 25 | П***6 | Проволока КС-1,6 | |
| 26 | 2***) | Рычаг | |
| 27 | 2***) | Вал |
