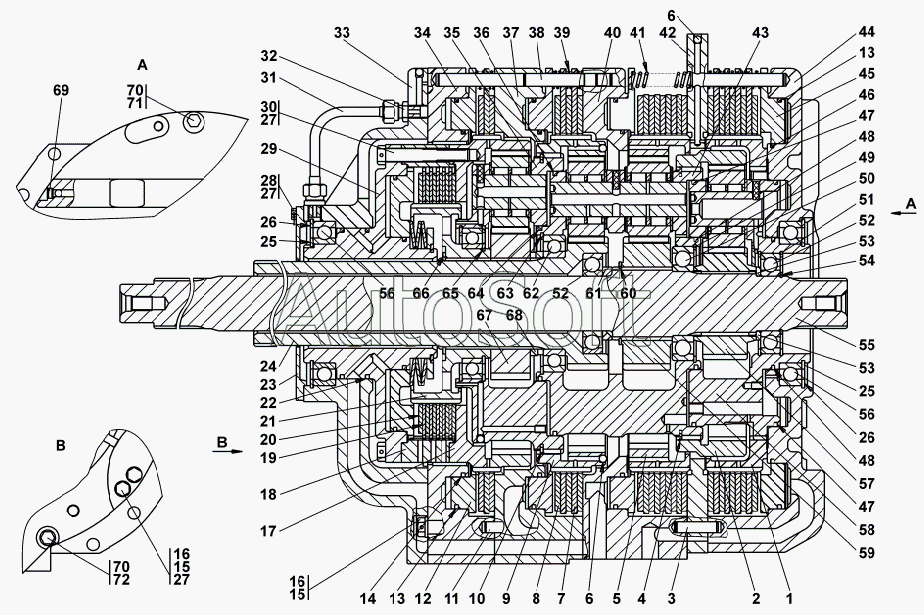

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 2501- 12-20СП Коробка передач планетарная
45
54
53
53
52
52
51
50
49
48
48
47
47
46
55
44
43
42
41
40
39
38
37
64
72
71
70
70
69
68
67
66
65
36
63
62
61
60
59
58
57
56
56
8
17
16
16
15
15
14
13
13
12
11
10
9
18
7
6
6
5
4
3
2
1
2501-12-20-20СП(SP)
27
27
27
35
34
33
32
31
30
29
28
2501-12-20СП(SP)
26
26
25
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-12-20-20СП(SP) | 2***) | Коробка передач планетарная | |
| 2501-12-20СП(SP) | 2***) | Коробка передач планетарная | |
| 1 | 2***2 | Барабан | |
| 2 | 2***1 | Шестерня | |
| 3 | 3***0 | Штифт | |
| 4 | 5***0 | Кольцо | |
| 5 | 2***7 | Шестерня | |
| 6 | Ш***0 | Шарик Б8-100 | |
| 7 | 2***1 | Диск | |
| 8 | 2***) | Диск | |
| 9 | 2***8 | Шестерня | |
| 10 | 5***1 | Кольцо | |
| 11 | 3***2 | Штифт | |
| 12 | 2***2 | Поршень | |
| 13 | 2***4 | Кольцо | |
| 14 | 2***1 | Кольцо уплотнительное | |
| 15 | 3***0 | Шайба | |
| 16 | 2***8 | Болт специальный | |
| 17 | 2***9 | Шестерня | |
| 18 | 2***8 | Барабан | |
| 19 | 2***7 | Диск | |
| 20 | 2***) | Диск | |
| 21 | 2***6 | Барабан | |
| 22 | 4***6 | Кольцо уплотнительное | |
| 23 | 2***5 | Крышка | |
| 24 | 2***) | Вал | |
| 25 | 5***0 | Кольцо С130 | |
| 26 | 5***0 | Кольцо С180 | |
| 27 | П***6 | Проволока КС-1,6 | |
| 28 | 2***0 | Болт | |
| 29 | 2***) | Бустер | |
| 30 | 2***7 | Болт | |
| 31 | 2***) | Труба | |
| 32 | 2***1 | Штуцер | |
| 33 | 2***1 | Корпус | |
| 34 | 2***2 | Корпус | |
| 35 | 2***) | Водило | |
| 36 | 2***7 | Кольцо уплотнительное | |
| 37 | 2***3 | Корпус | |
| 38 | 4***0 | Палец | |
| 39 | 3***1 | Пружина | |
| 40 | 2***4 | Корпус | |
| 41 | 7***1 | Пружина | |
| 42 | 2***5 | Фланец | |
| 43 | 2***) | Водило | |
| 44 | 2***7 | Корпус | |
| 45 | 2***3 | Поршень | |
| 46 | 2***9 | Кольцо уплотнительное | |
| 47 | 2***6 | Кольцо уплотнительное | |
| 48 | 2***1 | Кольцо уплотнительное | |
| 49 | 5***8 | Кольцо С125 ГОСТ 13941-86 | |
| 50 | 7***А | Подшипник 76-214А | |
| 51 | 5***0 | Кольцо С110 | |
| 52 | 7***А | Подшипник 76-212А | |
| 53 | 2***7 | Кольцо | |
| 54 | 5***9 | Кольцо С60 | |
| 55 | 2***7 | Вал | |
| 56 | 6***Л | Подшипник 6-1000926Л | |
| 57 | 2***5 | Шестерня | |
| 58 | 2***) | Водило | |
| 59 | 2***8 | Шестерня | |
| 60 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 61 | 2***9 | Кольцо | |
| 62 | 1***0 | Подшипник 120 | |
| 63 | 5***0 | Кольцо С150.Ц9хр ГОСТ 13941-86 | |
| 64 | 2***1 | Кольцо уплотнительное | |
| 65 | 5***4 | Кольцо С120 ГОСТ 13940-86 | |
| 66 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 67 | 2***3 | Шестерня | |
| 68 | 2***3 | Кольцо | |
| 69 | 3***9 | Заглушка | |
| 70 | 3***5 | Шайба | |
| 71 | 2***5 | Болт M12-6gx160 | |
| 72 | 2***9 | Болт ЗМ12-6gх45 ГОСТ 7796-70 |
