Каталог запасных частей к технике: Промтрактор Т-40.01К (2008). 4002-10-16СП Электрооборудование контейнера АКБ
26
19
20
20
21
21
21
22
22
23
24
24
25
19
27
28
28
29
30
31
32
33
33
34
35
35
9
1
1
2
2
3
3
3
3
4
4
5
5
5
6
6
6
6
7
8
8
8
9
10
11
12
13
14
14
14
15
15
15
16
16
16
16
17
17
18

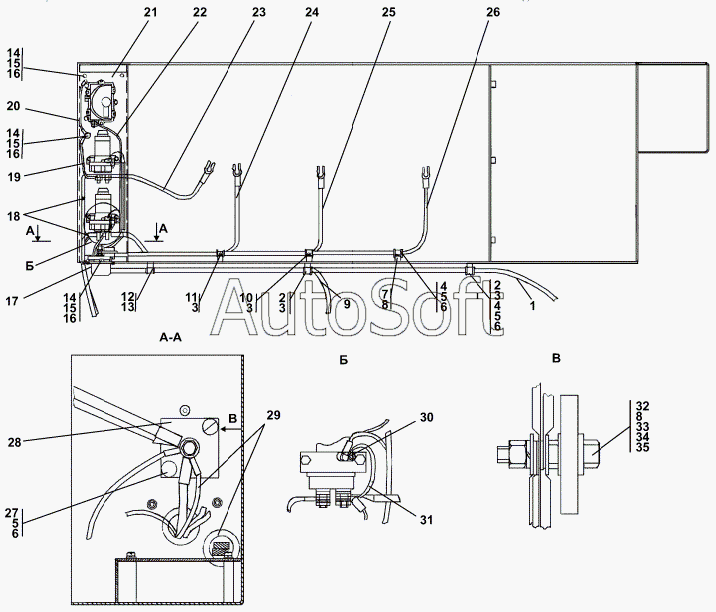

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4002-10-16-20СП(SP) | 4***) | Электрооборудование контейнера АКБ | |
| 4002-10-16СП(SP) | 4***) | Электрооборудование контейнера АКБ | |
| 1 | 2***P | Провод | |
| 1 | 2***) | Провод | |
| 2 | 7***7 | Хомутик | |
| 3 | 7***3 | Прокладка | |
| 4 | Б***6 | Болт М8-6gx16 | |
| 5 | Ш***Т | Шайба 8Т | |
| 6 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 7***6 | Хомут | |
| 8 | 3***5 | Гайка М12x1,25 | |
| 8 | 3***0 | Гайка М12x1,25 | |
| 9 | 4***) | Жгут | |
| 9 | 4***) | Жгут | |
| 10 | 4***8 | Хомутик | |
| 11 | 7***7 | Хомутик | |
| 12 | 7***9 | Хомутик | |
| 13 | 7***4 | Прокладка | |
| 14 | Б***6 | Болт М6-6gx16 | |
| 15 | Ш***Т | Шайба 6Т | |
| 16 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 17 | 4***7 | Кожух | |
| 17 | 4***0 | Кожух | |
| 18 | 4***) | Провод | |
| 19 | 4***P | Провод | |
| 19 | 4***) | Провод | |
| 20 | 4***) | Провод | |
| 20 | 4***) | Провод | |
| 21 | 4***) | Плата | |
| 21 | 4***) | Плата | |
| 21 | 4***) | Плата | |
| 22 | 4***P | Провод | |
| 22 | 4***) | Провод | |
| 23 | 1***) | Провод | |
| 24 | 2***P | Провод | |
| 24 | 2***) | Провод | |
| 25 | 1***) | Провод | |
| 26 | 1***) | Провод | |
| 27 | В***8 | Винт В.М8-6gx18 | |
| 28 | 4***1 | Панель | |
| 28 | 4***0 | Панель | |
| 29 | 7***1 | Кольцо | |
| 30 | 4***3 | Колодка гнездовая 602602 | |
| 31 | 4***) | Провод | |
| 32 | 2***5 | Болт | |
| 33 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 33 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 34 | Ш***Т | Шайба 12 ОТ | |
| 35 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 35 | 3***0 | Шайба 12х2 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
