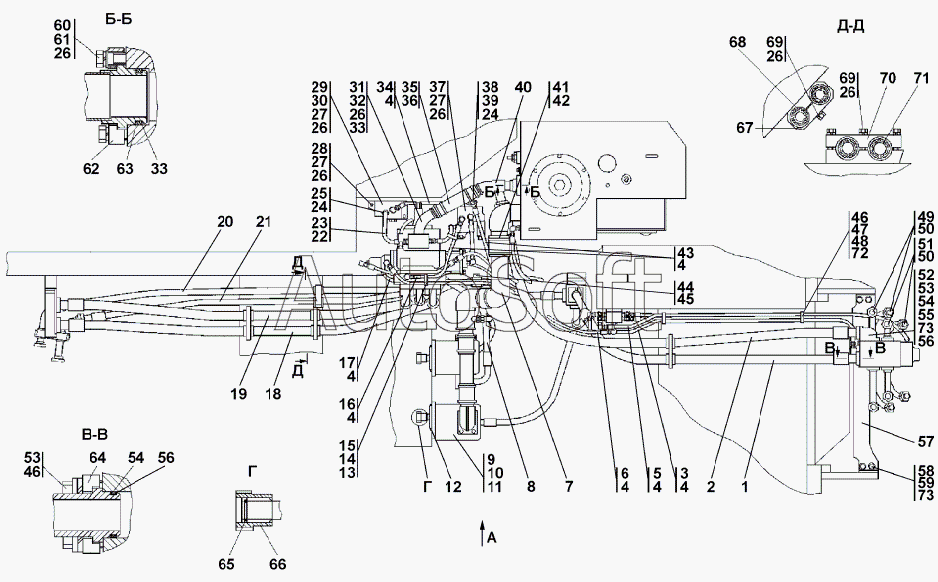

Каталог запасных частей к технике: Промтрактор Т-40.01К (2008). 4001-26-1СП Установка гидросистемы
1
1
2
2
3
3
4
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
25
26
26
26
26
26
26
26
27
27
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
43
43
44
45
46
46
46
47
47
48
49
49
50
50
50
51
51
52
52
53
53
53
54
54
55
55
56
56
57
57
58
58
59
59
60
60
61
62
62
63
64
64
65
66
67
68
69
69
70
70
71
72
73
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4001-26-1-20СП(SP) | 4***) | Установка гидросистемы | |
| 4001-26-1СП(SP) | 4***) | Установка гидросистемы | |
| 1 | 3***P | Рукав d.32 | |
| 1 | 3***) | Рукав d.32 | |
| 2 | 3***P | Рукав d.32 | |
| 2 | 3***) | Рукав d.32 | |
| 3 | 3***) | Рукав | |
| 3 | 3***) | Рукав | |
| 4 | 0***8 | Кольцо | |
| 5 | 3***) | Рукав d.8 | |
| 5 | 3***) | Рукав d.8 | |
| 6 | 3***) | Рукав d.8 | |
| 6 | 3***) | Рукав d.8 | |
| 7 | 4***) | Трубопровод | |
| 7 | 4***) | Трубопровод | |
| 8 | 3***P | Рукав d.25 | |
| 8 | 3***) | Рукав d.25 | |
| 9 | 2***1 | Болт М14-6gх50 | |
| 9 | 2***0 | Болт М14-6gх50 | |
| 10 | Ш***Т | Шайба 14 ОТ | |
| 11 | S***А | Насос S1A6155T51A1L1НА | |
| 12 | 1***8 | Кольцо 135-140-36-2-51-1668 | |
| 13 | Б***5 | Болт М8-6gx25 | |
| 14 | 0***1 | Бугель | |
| 14 | 0***0 | Бугель | |
| 15 | 0***1 | Бугель | |
| 15 | 0***0 | Бугель | |
| 16 | 0***) | Рукав d.8 | |
| 16 | 0***) | Рукав d.8 | |
| 17 | 3***) | Рукав | |
| 17 | 3***) | Рукав | |
| 18 | 3***) | Рукав d.32 | |
| 18 | 3***) | Рукав d.32 | |
| 19 | 3***P | Рукав d.32 | |
| 19 | 3***) | Рукав d.32 | |
| 20 | 4***P | Рукав d.25 | |
| 20 | 4***) | Рукав d.25 | |
| 21 | 4***P | Рукав d.25 | |
| 21 | 4***) | Рукав d.25 | |
| 22 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 23 | 4***) | Рукав d.12 | |
| 23 | 4***P | Рукав | |
| 24 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 25 | 5***8 | Штуцер ввертной | |
| 25 | 5***0 | Штуцер ввертной | |
| 26 | Ш***Т | Шайба 12 ОТ | |
| 27 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 27 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 28 | 4***9 | Планка | |
| 28 | 4***0 | Планка | |
| 29 | 0***) | Клапан | |
| 29 | 0***) | Клапан | |
| 30 | 3***5 | Пробка | |
| 30 | 3***0 | Пробка | |
| 31 | 4***) | Трубопровод | |
| 31 | 4***) | Трубопровод | |
| 32 | 2***9 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 33 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 34 | 3***) | Рукав | |
| 34 | 3***) | Рукав | |
| 35 | 5***P | Хомут | |
| 35 | 5***) | Хомут | |
| 36 | 1***6 | Рукав | |
| 36 | 1***0 | Рукав | |
| 37 | 0***) | Клапан | |
| 37 | 0***) | Клапан | |
| 38 | 3***) | Угольник | |
| 38 | 3***) | Угольник | |
| 39 | 3***P | Тройник | |
| 39 | 3***) | Тройник | |
| 40 | 4***) | Трубопровод | |
| 40 | 4***) | Трубопровод | |
| 41 | 4***5 | Рукав | |
| 41 | 4***0 | Рукав | |
| 42 | D***2 | Шланговый хомут DIN3017-AS100-120/ 12C7-W2 | |
| 43 | 3***) | Рукав d.8 | |
| 43 | 3***) | Рукав d.8 | |
| 44 | 5***5 | Бонка | |
| 45 | Б***5 | Болт М16x1,5-6gx35 | |
| 46 | 0***К | Бугель | |
| 46 | 0***К | Бугель | |
| 47 | 0***К | Бугель | |
| 47 | 0***К | Бугель | |
| 48 | Б***5 | Болт 8-6gx45 | |
| 49 | 3***) | Трубопровод | |
| 49 | 3***) | Трубопровод | |
| 50 | 4***) | Заглушка | |
| 50 | 4***) | Заглушка | |
| 51 | 3***P | Трубопровод | |
| 51 | 3***) | Трубопровод | |
| 52 | 2***9 | Корпус | |
| 52 | 2***0 | Корпус | |
| 53 | 3***4 | Винт | |
| 53 | 3***0 | Винт | |
| 54 | 4***5 | Шайба защитная | |
| 55 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 55 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 56 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 57 | 4***) | Кронштейн | |
| 57 | 4***) | Кронштейн | |
| 58 | 3***0 | Шайба | |
| 58 | 3***0 | Шайба | |
| 59 | 2***5 | Болт М16х1,5-6gх55 ГОСТ 7796-70 | |
| 59 | 2***0 | Болт М16х1,5-6gх55 ГОСТ 7796-70 | |
| 60 | 4***6 | Шайба | |
| 60 | 4***0 | Шайба | |
| 61 | Б***0 | Болт М12x1,25-6gx40 | |
| 62 | 2***2 | Фланец | |
| 62 | 2***0 | Фланец | |
| 63 | 7***7 | Шайба защитная | |
| 64 | 4***0 | Фланец | |
| 64 | 4***0 | Фланец | |
| 65 | 5***0 | Кольцо С36 | |
| 66 | 4***3 | Муфта | |
| 67 | 2***0 | Бугель Бугель | |
| 68 | 4***3 | Втулка | |
| 69 | Б***5 | Болт М12x1,25-6gx55 | |
| 70 | 4***8 | Планка | |
| 70 | 4***0 | Планка | |
| 71 | 4***4 | Втулка | |
| 72 | Ш***Т | Шайба 8Т | |
| 73 | Ш***Т | Шайба 16 ОТ |
