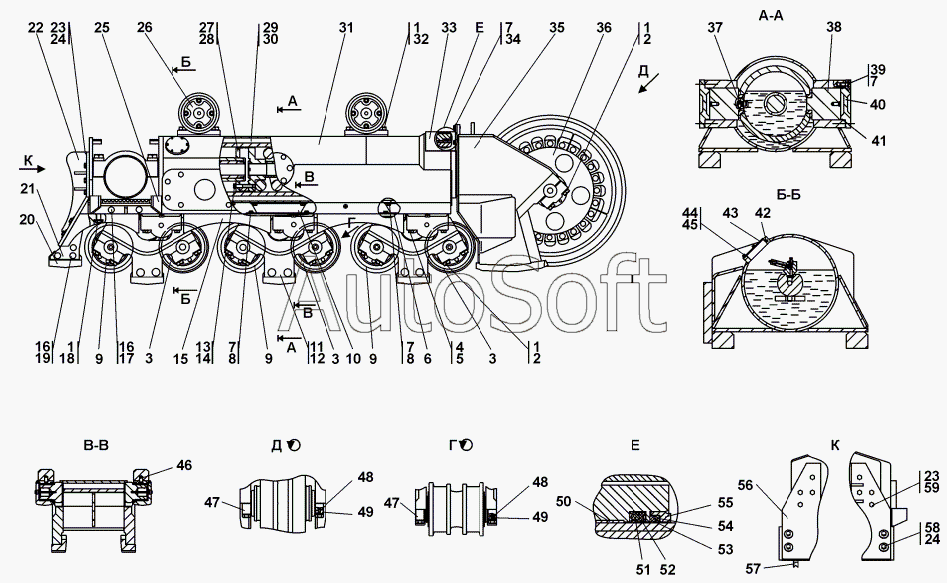

Каталог запасных частей к технике: Промтрактор Т-40.01К (2008). 4001-21-12СП-/13СП Тележка
1
1
1
1
1
2
2
2
3
3
3
3
4
4
5
5
6
7
7
7
7
7
8
8
8
9
9
9
9
10
11
11
11
11
12
12
12
12
13
13
14
15
15
16
16
16
17
17
18
19
19
20
20
21
21
21
21
22
22
22
22
23
23
23
24
24
24
25
25
26
26
27
27
27
27
28
28
28
28
29
29
30
30
31
31
31
31
32
32
33
33
34
34
35
35
36
36
37
38
39
39
40
41
42
42
43
44
45
46
47
47
47
48
48
49
49
49
50
51
52
53
54
55
56
57
57
57
57
58
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4001-21-12-20СП(SP) | 4***) | Тележка | |
| 4001-21-12СП(SP) | 4***) | Тележка | |
| 4001-21-13-20СП(SP) | 4***) | Тележка | |
| 4001-21-13СП(SP) | 4***) | Тележка | |
| 1 | 3***4 | Шайба | |
| 1 | 3***0 | Шайба | |
| 2 | 2***0 | Болт М30х30-6gх 130 | |
| 2 | 2***0 | Болт М30х30-6gх130 | |
| 3 | 4***) | Каток опорный | |
| 3 | 4***) | Каток опорный | |
| 4 | 3***8 | Шайба 27x4 | |
| 4 | 3***0 | Шайба 27x4 | |
| 5 | 2***1 | Болт М27x2-6gx160 | |
| 5 | 2***0 | Болт М27x2-6gx160 | |
| 6 | 4***7 | Пластина | |
| 7 | 3***1 | Шайба | |
| 7 | 3***0 | Шайба | |
| 8 | 2***5 | Болт М16х1,5-6х25.66.019 ГОСТ7796-70 | |
| 8 | 2***0 | Болт М16х1,5-6х25.66.029 ГОСТ 7796-70 | |
| 9 | 4***) | Каток опорный | |
| 9 | 4***P | Каток опорный | |
| 10 | 4***) | Амортизатор | |
| 11 | 4***P | Каретка | |
| 11 | 4***) | Каретка | |
| 11 | 4***) | Каретка | |
| 11 | 4***) | Каретка | |
| 12 | 4***P | Каретка | |
| 12 | 4***) | Каретка | |
| 12 | 4***) | Каретка | |
| 12 | 4***) | Каретка | |
| 13 | 2***0 | Болт M20x1,5-6gx120 | |
| 13 | 2***0 | Болт M20x1,5-6gx120 | |
| 14 | Ш***Т | Шайба 20 ОТ | |
| 15 | 4***6 | Отбойник | |
| 15 | 4***0 | Отбойник | |
| 16 | 3***5 | Шайба | |
| 16 | 3***0 | Шайба | |
| 17 | 2***5 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 18 | 2***5 | Болт М27x2-6gx80 | |
| 19 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 19 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 20 | 4***5 | Отбойник | |
| 20 | 4***0 | Отбойник | |
| 21 | 4***) | Отбойник | |
| 21 | 4***) | Отбойник | |
| 21 | 4***) | Отбойник | |
| 21 | 4***) | Отбойник | |
| 22 | 4***) | Отбойник | |
| 22 | 4***) | Отбойник | |
| 22 | 4***) | Отбойник | |
| 22 | 4***) | Отбойник | |
| 23 | 3***7 | Шайба | |
| 23 | 3***0 | Шайба | |
| 24 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 25 | 4***) | Подножка | |
| 25 | 4***) | Подножка | |
| 26 | 4***) | Каток поддерживающий | |
| 26 | 4***) | Каток поддерживающий | |
| 27 | 4***P | Механизм натяжения | |
| 27 | 4***) | Каток поддерживающий | |
| 27 | 4***) | Механизм натяжения | |
| 27 | 4***) | Каток поддерживающий | |
| 28 | 4***) | Механизм натяжения | |
| 28 | 4***) | Механизм натяжения | |
| 28 | 4***) | Механизм натяжения | |
| 28 | 4***) | Механизм натяжения | |
| 29 | 4***) | Механизм сдавания | |
| 29 | 4***) | Механизм сдавания | |
| 30 | 4***) | Механизм сдавания | |
| 30 | 4***) | Механизм сдавания | |
| 31 | 4***) | Рама тележки | |
| 31 | 4***) | Рама тележки | |
| 31 | 4***) | Рама тележки | |
| 31 | 4***) | Рама тележки | |
| 32 | 2***0 | Болт М30x2-6gx80 | |
| 32 | 2***0 | Болт М30x2-6gx80 | |
| 33 | 4***) | Кожух | |
| 33 | 4***) | Кожух | |
| 34 | Б***5 | Болт М16x1,5-6gx35 | |
| 34 | Б***5 | Болт М16x1,5-6gx35 | |
| 35 | 4***) | Рама тележки передняя | |
| 35 | 4***) | Рама тележки передняя | |
| 36 | 4***) | Колесо натяжное | |
| 36 | 4***) | Колесо натяжное | |
| 37 | 1***7 | Стопор | |
| 38 | 4***8 | Вкладыш | |
| 39 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 39 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 40 | 4***5 | Крышка | |
| 41 | 1***8 | Кольцо 145-150-36-2-51-1668 | |
| 42 | 4***7 | Прокладка | |
| 42 | 4***0 | Прокладка | |
| 43 | 0***1 | Крышка | |
| 44 | Б***6 | Болт М8-6gx16 | |
| 45 | Ш***Т | Шайба 8Т | |
| 46 | 3***0 | Штифт | |
| 47 | 4***6 | Крышка | |
| 47 | 4***0 | Крышка | |
| 48 | 3***2 | Штифт | |
| 49 | 4***8 | Крышка | |
| 49 | 4***0 | Крышка | |
| 50 | 4***9 | Втулка | |
| 51 | 4***4 | Кольцо упругое | |
| 52 | 4***3 | Манжета | |
| 53 | 4***2 | Манжета | |
| 54 | 4***3 | Кольцо упругое | |
| 55 | 4***6 | Каркас | |
| 56 | 4***1 | Уголок | |
| 57 | 4***) | Отбойник | |
| 57 | 4***) | Отбойник | |
| 57 | 4***) | Отбойник | |
| 57 | 4***) | Отбойник | |
| 58 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 58 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 59 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 | |
| 59 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 |
