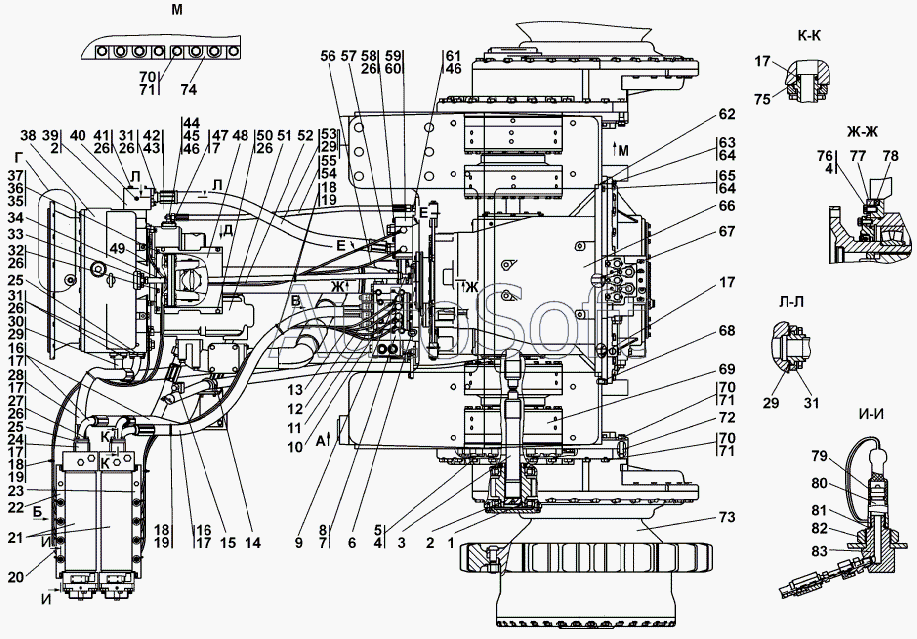

Каталог запасных частей к технике: Промтрактор Т-40.01К (2008). 4001-16-1СП Установка трансмиссии
1
2
2
3
5
6
7
7
8
9
9
10
11
12
13
14
15
15
16
16
26
17
17
17
17
17
17
18
18
18
19
19
19
20
21
21
22
23
24
25
25
25
26
26
26
26
26
26
26
27
27
28
28
29
29
29
30
30
31
31
31
32
33
34
34
35
35
36
36
37
37
38
38
39
40
40
41
41
42
43
43
44
44
45
45
46
46
47
47
48
48
49
50
51
52
53
53
54
55
55
56
57
58
58
59
59
60
61
61
62
63
63
64
64
65
65
66
66
67
68
69
70
70
70
70
71
71
71
72
73
73
74
74
75
76
76
77
78
79
79
80
81
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4001-16-1-20СП(SP) | 4***) | Установка трансмиссии | |
| 4001-16-1СП(SP) | 4***) | Установка трансмиссии | |
| 1 | 5***6 | Кольцо С80 ГОСТ 13940-86 | |
| 2 | 0***8 | Кольцо 069-075-36-2-51-1668 | |
| 3 | 2***) | Торсион | |
| 5 | 2***1 | Болт | |
| 6 | 3***0 | Штифт | |
| 7 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 8 | 4***2 | Корпус | |
| 9 | 4***) | Штуцер | |
| 9 | 4***) | Штуцер | |
| 10 | 1***) | Рукав для замера давления | |
| 11 | 1***) | Рукав для замера давления | |
| 12 | 1***) | Рукав для замера давления | |
| 13 | 1***) | Рукав для замера давления | |
| 14 | 2***0 | Пластина | |
| 15 | 4***) | Сапун | |
| 15 | 4***) | Сапун | |
| 16 | 2***) | Рукав | |
| 17 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | S***0 | Стяжка SF-200 | |
| 19 | А***0 | Стяжка неоткрывающаяся с фиксатором АLТ-200 | |
| 20 | 1***) | Рукав для замера давления | |
| 21 | 4***) | Фильтр | |
| 21 | 4***) | Фильтр | |
| 22 | 4***1 | Планка | |
| 23 | 4***7 | Планка | |
| 24 | 4***3 | Проставка | |
| 25 | 2***3 | Фланец | |
| 25 | 2***0 | Фланец | |
| 26 | 2***P | Рукав | |
| 26 | Ш***Т | Шайба 12 ОТ | |
| 27 | 2***6 | Болт М12-6gх75 | |
| 27 | 2***0 | Болт М12-6gх75 | |
| 28 | 2***P | Рукав | |
| 28 | 2***) | Рукав | |
| 29 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 30 | 4***P | Рукав | |
| 30 | 4***) | Рукав | |
| 31 | Б***5 | Болт М12-6gx35 | |
| 32 | Б***0 | Болт М12-6gx30 | |
| 33 | 4***6 | Шланговый хомут DIN 3017AS20-32/ 12C7-W2 | |
| 34 | 4***0 | Рукав | |
| 34 | 4***0 | Рукав | |
| 35 | 3***2 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 35 | 3***0 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 36 | 4***5 | Болт специальный | |
| 36 | 4***0 | Болт специальный | |
| 37 | 3***0 | Шайба | |
| 37 | 3***0 | Шайба | |
| 38 | 4***) | Гидротрансформатор с редуктором привода насосов | |
| 38 | 4***) | Гидротрансформатор с редуктором привода насосов | |
| 39 | 4***4 | Тройник | |
| 40 | Т***В | Датчик ТМ 100В | |
| 40 | Т***Т | Датчик ТМ 100В-Т | |
| 41 | 2***3 | Болт 3М12-6gx115 | |
| 41 | 2***0 | Болт 3М12-6gx115 | |
| 42 | Б***0 | Болт М8-6gx30 | |
| 43 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 43 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 44 | 3***) | Трубопровод | |
| 44 | 3***) | Трубопровод | |
| 45 | Н***2 | Контргайка | |
| 45 | Н***1 | Контргайка | |
| 46 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 47 | 2***1 | Фланец | |
| 47 | 2***0 | Фланец | |
| 48 | 4***) | Кожух | |
| 48 | 4***) | Кожух | |
| 49 | 1***) | Рукав для замера давления | |
| 50 | Б***0 | Болт М12x1,25-6gx30 | |
| 51 | S***A | Насос S1А6155S6113Т52A 1M1H0X1HA | |
| 52 | 8***0 | Вал карданный 81-4250010-60 | |
| 53 | 4***P | Рукав | |
| 53 | 4***) | Рукав | |
| 54 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 55 | 4***P | Рукав | |
| 55 | 4***) | Рукав | |
| 56 | 1***) | Рукав для замера давления | |
| 57 | 1***) | Рукав для замера давления | |
| 58 | 2***9 | Болт М12-6gх100 | |
| 58 | 2***0 | Болт М12-6gх100 | |
| 59 | 4***) | Клапан предохранительный | |
| 59 | 4***) | Клапан предохранительный | |
| 60 | 0***8 | Кольцо 034-040-36-2-51-1668 | |
| 61 | 5***8 | Штуцер ввертной | |
| 61 | 5***0 | Штуцер ввертной | |
| 62 | 4***4 | Кольцо | |
| 63 | 2***2 | Болт М16х1,5-6gх75 | |
| 63 | 2***0 | Болт М16х1,5-6gх75 | |
| 64 | Ш***Т | Шайба 16 ОТ | |
| 65 | 2***0 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 65 | 2***0 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 66 | 4***) | Блок трансмиссии | |
| 66 | 4***) | Блок трансмиссии | |
| 67 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 68 | 3***3 | Штифт | |
| 69 | 4***) | Фрикцион бортовой и тормоз остановочный | |
| 70 | 2***5 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 70 | 2***0 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 71 | Ш***Т | Шайба 24Т | |
| 72 | 3***0 | Штифт | |
| 73 | 4***) | Передача бортовая | |
| 73 | 4***) | Передача бортовая | |
| 74 | 2***1 | Планка | |
| 74 | 2***0 | Планка | |
| 75 | 4***8 | Кольцо защитное | |
| 76 | 2***1 | Болт | |
| 76 | 2***0 | Болт | |
| 77 | 4***9 | Кольцо | |
| 78 | 4***1 | Кольцо | |
| 79 | 6***2 | Вилка резиновая МБШ 14/35-12 | |
| 79 | 6***2 | Вилка резиновая МБШ 14/35-12 | |
| 80 | 6***3 | Вилка МБШ 14/35-02 | |
| 81 | 4***1 | Кольцо уплотнительное торцевое комбинированное USIT 1/4"MBm 14/35-00ГЧ" | |
| 81 | 4***1 | Кольцо уплотнительное торцевое комбинированное USIT 1/4"MBm 14/35-00ГЧ" | |
| 82 | 3***5 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 83 | 4***8 | Муфта |
