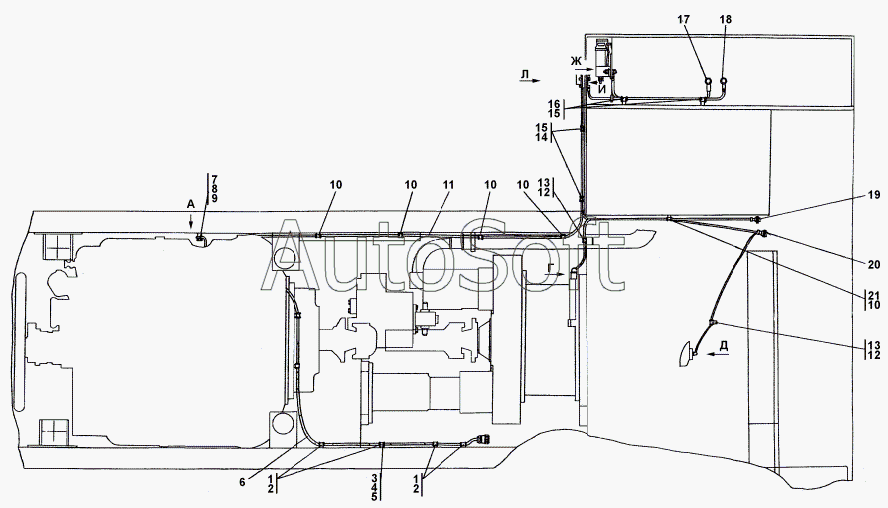

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 311502-10-13-06СП Установка электрооборудования на раме
7
15
15
21
12
12
1
1
2
2
10
10
10
10
10
14
3
16
7
4
8
5
5
9
9
13
13
11
11
6
6
17
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-10-13-06-10СП | 3***П | Установка электрооборудования на раме | |
| 311502-10-13-06-20СП | 3***П | Установка электрооборудования на раме | |
| 311502-10-13-06СП | 3***П | Установка электрооборудования на раме | |
| 1 | 7***9 | Прокладка | |
| 2 | 5***5 | Хомутик | |
| 3 | Б***6 | Болт М8-6gx16 | |
| 4 | Ш***Т | Шайба 8Т | |
| 5 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | 1***П | Электрооборудование двигателя | |
| 6 | 1***П | Электрооборудование двигателя | |
| 7 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 7 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 8 | Ш***Т | Шайба 12 ОТ | |
| 9 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 10 | 7***9 | Хомутик | |
| 11 | 3***П | Провод | |
| 11 | 3***П | Провод | |
| 12 | 7***6 | Прокладка | |
| 13 | 4***9 | Хомутик | |
| 14 | 7***7 | Хомутик | |
| 15 | 7***3 | Прокладка | |
| 16 | 4***8 | Хомутик | |
| 17 | 2***П | Провод | |
| 17 | 2***П | Провод | |
| 18 | 2***П | Провод | |
| 18 | 2***П | Провод | |
| 19 | 3***П | Жгут | |
| 19 | 3***П | Жгут | |
| 20 | 3***П | Жгут | |
| 20 | 3***П | Жгут | |
| 21 | 7***4 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
