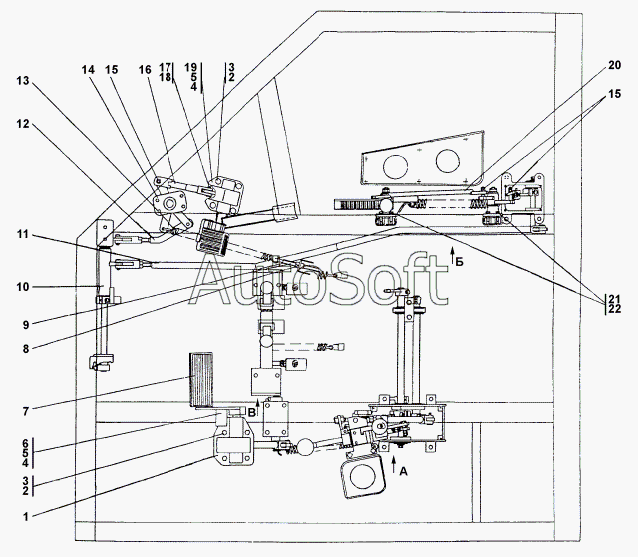

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 311102-13-50СП Привод управления
1
1
10
10
11
11
12
12
19
19
6
6
16
14
20
9
9
17
17
13
13
7
21
5
5
3
3
15
15
8
8
22
2
2
18
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311102-13-50-20СП | 3***П | Привод управления | |
| 311102-13-50СП | 3***П | Привод управления | |
| 1 | 3***П | Корпус | |
| 1 | 3***П | Корпус | |
| 2 | Ш***Т | Шайба 10 ОТ | |
| 3 | Б***0 | Болт М10-6gx30 | |
| 4 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 5 | Б***0 | Болт М8-6gx30 | |
| 6 | 3***П | Педаль | |
| 6 | 3***П | Педаль | |
| 7 | 4***1 | Накладка педали | |
| 8 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 8 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 9 | 2***6 | Растяжка | |
| 9 | 2***0 | Растяжка | |
| 10 | 3***П | Мостик | |
| 10 | 3***П | Мостик | |
| 11 | 3***П | Тяга | |
| 11 | 3***П | Тяга | |
| 12 | 3***П | Тяга | |
| 12 | 3***П | Тяга | |
| 13 | 7***1 | Пружина | |
| 13 | 7***0 | Пружина | |
| 14 | 3***П | Мостик | |
| 15 | Г***6 | Гайка М6 | |
| 16 | 3***П | Тяга | |
| 17 | 4***9 | Ось | |
| 17 | 4***0 | Ось | |
| 18 | Ш***4 | Шплинт 3,2x14 | |
| 19 | 3***П | Педаль | |
| 19 | 3***П | Педаль | |
| 20 | 3***П | Тяга | |
| 21 | Б***5 | Болт М8-6gx25 | |
| 22 | Ш***Т | Шайба 8Т |
