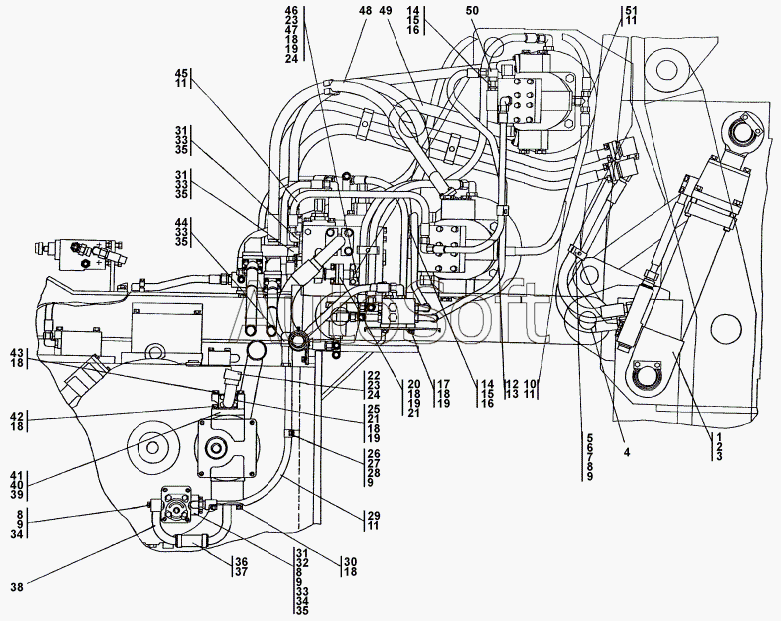

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 311102-26-500СП/-500-01СП Гидросистема управления навесным оборудованием
36
47
47
42
17
21
21
28
30
8
8
8
27
43
36
40
23
23
26
32
32
41
41
7
34
34
35
35
35
35
35
2
2
37
16
16
39
24
3
7
33
33
33
33
13
15
15
11
11
11
11
19
19
19
19
19
18
18
18
18
18
18
18
9
9
9
9
43
10
44
44
51
51
48
48
49
49
10
22
45
45
29
29
38
38
50
50
1
14
14
6
6
5
5
25
25
46
46
14
1
31
31
31
31
12
12
20
20
4
4
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***П | Гидроцилиндр d.100 | |
| 1 | 3***П | Гидроцилиндр d.100 | |
| 2 | Н***1 | Штуцер ввертной | |
| 2 | Н***1 | Штуцер ввертной | |
| 3 | 0***8 | Кольцо 021-027-36-2-51-1668 | |
| 4 | 4***П | Рукав высокого давления d.16 | |
| 4 | 4***П | Рукав высокого давления d.16 | |
| 5 | 3***1 | Бугель | |
| 5 | 3***0 | Бугель | |
| 6 | 3***1 | Бугель | |
| 6 | 3***0 | Бугель | |
| 7 | 3***5 | Прокладка | |
| 7 | 3***0 | Прокладка | |
| 8 | Б***5 | Болт М8-6gx45 | |
| 9 | Ш***Т | Шайба 8Т | |
| 10 | 3***П | Рукав | |
| 10 | 3***П | Рукав | |
| 11 | 0***3 | Кольцо 008-010-14-2-3 | |
| 12 | 3***0 | Штуцер ввертной | |
| 12 | 3***0 | Штуцер ввертной | |
| 13 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 14 | 3***9 | Штуцер ввертной | |
| 14 | 3***0 | Штуцер ввертной | |
| 15 | 0***3 | Кольцо 009-012-19-2-3 | |
| 16 | 0***А | Кольцо 009-012-19-2-13-14-1НТА | |
| 17 | Б***5 | Болт М12-6gx35 | |
| 18 | Ш***Т | Шайба 12 ОТ | |
| 19 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 20 | 5***П | Трубопровод | |
| 20 | 5***П | Трубопровод | |
| 21 | Б***5 | Болт М12x1,25-6gx35 | |
| 22 | 3***П | Рукав d.25 | |
| 22 | 3***П | Рукав d.25 | |
| 23 | 4***8 | Кольцо защитное | |
| 24 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 25 | 2***3 | Фланец | |
| 25 | 2***0 | Фланец | |
| 26 | 0***2 | Бонка | |
| 27 | 7***9 | Хомутик | |
| 28 | Б***6 | Болт М8-6gx16 | |
| 29 | 3***П | Рукав d.8 | |
| 29 | 3***П | Рукав d.8 | |
| 30 | Б***0 | Болт М12-6gx80 | |
| 31 | 3***9 | Угольник поворотный | |
| 31 | 3***0 | Угольник поворотный | |
| 32 | 4***7 | Фланец | |
| 32 | 4***0 | Фланец | |
| 33 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 34 | 0***8 | Кольцо 020-025-30-2-51-1668 | |
| 35 | Н***2 | Контргайка | |
| 35 | Н***1 | Контргайка | |
| 36 | 4***2 | Рукав | |
| 36 | 4***0 | Рукав | |
| 37 | 1***2 | Хомут 1040-У-02 | |
| 38 | 3***П | Трубопровод | |
| 38 | 3***П | Трубопровод | |
| 39 | 0***8 | Кольцо 038-046-46-2-51-1668 | |
| 40 | 4***9 | Шайба защитная | |
| 41 | 4***3 | Фланец | |
| 41 | 4***0 | Фланец | |
| 42 | Б***0 | Болт М12-6gx40 | |
| 43 | 2***9 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 43 | 2***0 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 44 | 3***П | Угольник | |
| 44 | 3***П | Угольник | |
| 45 | 3***П | Рукав d.8 | |
| 45 | 3***П | Рукав d.8 | |
| 46 | 2***3 | Фланец | |
| 46 | 2***0 | Фланец | |
| 47 | 2***6 | Болт М12-6gх75 | |
| 47 | 2***0 | Болт М12-6gх75 | |
| 48 | 3***П | Рукав d.20 | |
| 48 | 3***П | Рукав d.20 | |
| 49 | 3***7 | Рукав d.20 | |
| 49 | 3***П | Рукав d.20 | |
| 50 | 3***П | Угольник | |
| 50 | 3***П | Угольник | |
| 51 | 3***П | Тройник | |
| 51 | 3***П | Тройник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
