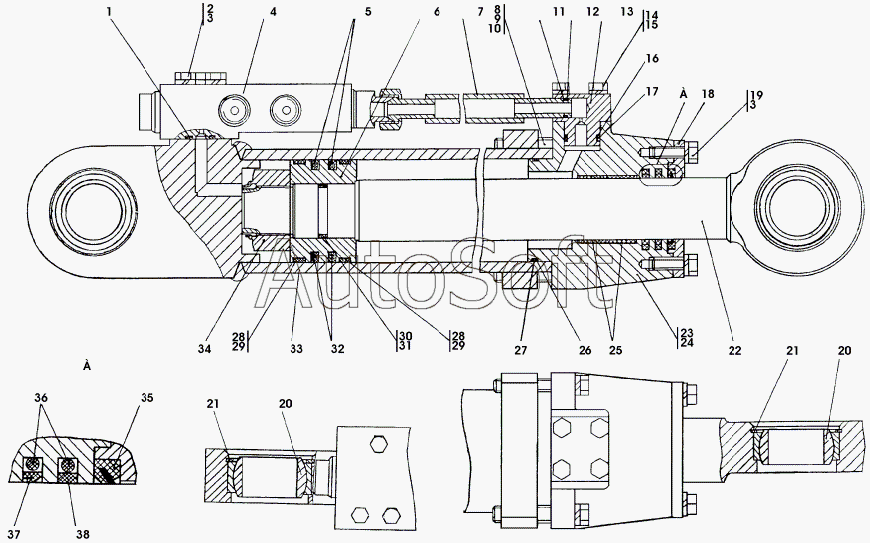

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 311102-26-504СП Гидроцилиндр
10
30
14
14
19
2
2
9
9
8
8
15
3
3
16
21
21
21
12
1
17
31
36
32
27
20
20
29
29
5
33
4
4
7
7
35
13
13
6
26
28
28
34
23
24
22
22
18
37
38
25
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311102-26-504-20СП | 3***П | Гидроцилиндр d.100 | |
| 311102-26-504СП | 3***П | Гидроцилиндр d.100 | |
| 1 | 0***8 | Кольцо 020-025-30-2-51-1668 | |
| 2 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 2 | 2***0 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | 3***П | Гидрозамок | |
| 4 | 3***П | Гидрозамок | |
| 5 | 1***3 | Кольцо уплотнительное | |
| 6 | 1***3 | Поршень | |
| 7 | 3***П | Трубопровод | |
| 7 | 3***П | Трубопровод | |
| 8 | 2***5 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 8 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 9 | 2***6 | Болт M12x1,5-6gx85 | |
| 9 | 2***0 | Болт M12x1,5-6gx85 | |
| 10 | Ш***Т | Шайба 16 ОТ | |
| 11 | 3***6 | Кольцо защитное | |
| 12 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 13 | 3***4 | Угольник | |
| 13 | 3***0 | Угольник | |
| 14 | 2***1 | Болт М10-6gx50 | |
| 14 | 2***0 | Болт М10-6gx50 | |
| 15 | Ш***Т | Шайба 10 ОТ | |
| 16 | 2***0 | Кольцо защитное | |
| 17 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | 1***6 | Скребок | |
| 19 | Б***5 | Болт М12x1,25-6gx35 | |
| 20 | Ш***5 | Подшипник ШС55 | |
| 21 | 5***0 | Кольцо С85 | |
| 21 | 5***0 | Кольцо С85 | |
| 22 | 0***1 | Шток | |
| 22 | 0***0 | Шток | |
| 23 | 1***0 | Крышка | |
| 24 | 1***2 | Крышка | |
| 25 | 3***1 | Кольцо штоковое | |
| 26 | 1***0 | Кольцо защитное | |
| 27 | 0***6 | Кольцо 094-100-36-2-6 | |
| 28 | 1***4 | Втулка опорная | |
| 29 | Е***0 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3,0 | |
| 30 | 4***5 | Шайба защитная | |
| 31 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 32 | 0***8 | Кольцо 080-090-58-2-51-1668 | |
| 33 | 3***П | Корпус | |
| 34 | 1***5 | Гайка специальная | |
| 35 | 2***П | Грязесъемник 3-d | |
| 36 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 37 | 1***1 | Кольцо уплотнительное | |
| 38 | 3***1 | Кольцо уплотнительное |
