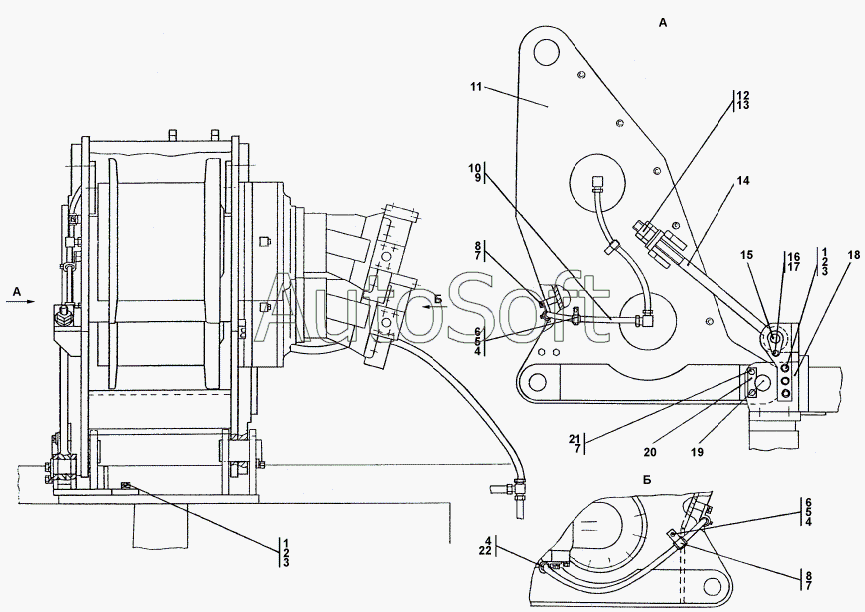

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 311102-94-1СП Установка привода лебедок
11
11
18
18
10
10
15
19
19
6
6
6
5
5
5
14
14
20
20
13
13
4
4
4
2
2
2
22
16
8
8
21
1
1
1
12
12
17
7
7
7
3
3
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311102-94-1-20СП | 3***П | Установка привода лебедок | |
| 311102-94-1СП | 3***П | Установка привода лебедок | |
| 1 | 2***0 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 2 | 7***9 | Шайба ГОСТ 11371-78 | |
| 2 | 7***0 | Шайба ГОСТ 11371-78 | |
| 3 | Ш***Т | Шайба 16 ОТ | |
| 4 | 4***5 | Втулка | |
| 5 | 2***7 | Планка | |
| 5 | 2***0 | Планка | |
| 6 | 2***6 | Скоба | |
| 6 | 2***0 | Скоба | |
| 7 | Ш***Т | Шайба 12 ОТ | |
| 8 | Б***5 | Болт М12x1,25-6gx25 | |
| 9 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 10 | 4***П | Рукав диаметр 12 | |
| 10 | 4***П | Рукав диаметр 12 | |
| 11 | 3***П | Установка лебедок | |
| 11 | 3***П | Установка лебедок | |
| 12 | 3***1 | Гайка М30x2 | |
| 12 | 3***0 | Гайка М30x2 | |
| 13 | 3***2 | Шайба | |
| 13 | 3***0 | Шайба | |
| 14 | 3***1 | Болт | |
| 14 | 3***0 | Болт | |
| 15 | 3***П | Палец | |
| 16 | Б***0 | Болт М10-6gx30 | |
| 17 | Ш***Т | Шайба 10 ОТ | |
| 18 | 3***П | Кронштейн | |
| 18 | 3***П | Кронштейн | |
| 19 | 3***2 | Палец | |
| 19 | 3***0 | Палец | |
| 20 | 3***3 | Пластина | |
| 20 | 3***0 | Пластина | |
| 21 | Б***0 | Болт М12x1,25-6gx30 | |
| 22 | 7***8 | Хомутик |
