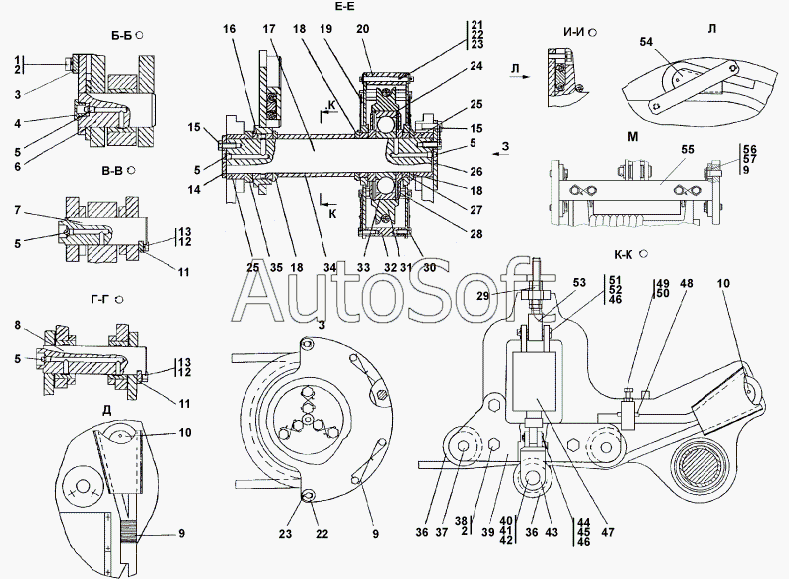

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 311102-92-1-20СП Установка стрелы и полиспастов
49
50
29
29
15
15
15
30
30
38
38
1
50
13
13
56
4
41
41
44
44
3
3
57
9
9
9
47
42
46
46
23
23
52
52
45
45
57
11
22
22
22
2
2
12
12
33
51
5
5
5
5
5
5
24
54
17
17
32
32
26
26
14
14
8
8
20
54
10
10
10
10
31
31
55
55
6
19
53
11
11
48
39
39
36
36
43
43
40
37
19
7
7
16
34
34
25
25
27
18
18
18
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***5 | Болт М16x1,5-6gx35 | |
| 2 | Ш***Т | Шайба 16 ОТ | |
| 3 | 4***2 | Планка | |
| 3 | 4***0 | Планка | |
| 4 | 3***0 | Пробка | |
| 5 | 1***р | Масленка 1.2Кд6хр | |
| 5 | 1***р | Масленка 1.2Ц6хр | |
| 6 | 3***П | Ось | |
| 7 | 3***2 | Ось | |
| 7 | 3***0 | Ось | |
| 8 | 3***7 | Ось | |
| 8 | 3***0 | Ось | |
| 9 | П***С | Проволока 1,6-О-С | |
| 10 | 3***7 | Клин | |
| 10 | 3***0 | Клин | |
| 11 | 3***3 | Пластина | |
| 11 | 3***0 | Пластина | |
| 12 | Ш***Т | Шайба 12 ОТ | |
| 13 | Б***0 | Болт М12x1,25-6gx30 | |
| 14 | 3***6 | Крышка | |
| 14 | 3***0 | Крышка | |
| 15 | 2***9 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 16 | 3***7 | Втулка | |
| 17 | 3***9 | Ось | |
| 17 | 3***0 | Ось | |
| 18 | 3***2 | Кольцо | |
| 19 | 3***П | Боковина | |
| 19 | 3***П | Боковина | |
| 20 | 3***0 | Ролик | |
| 21 | 3***1 | Палец | |
| 22 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 22 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 23 | Ш***4 | Шплинт 3,2x14 | |
| 24 | 5***0 | Кольцо С180 | |
| 25 | 3***1 | Втулка | |
| 26 | 3***7 | Крышка | |
| 26 | 3***0 | Крышка | |
| 27 | 3***3 | Втулка | |
| 29 | 3***0 | Гайка М16х1,5-6Н ГОСТ 5915-70 | |
| 29 | 3***0 | Гайка М18х1,5-6Н ГОСТ 5915-70 | |
| 30 | 2***1 | Болт 3М10-6gх25 | |
| 30 | 2***0 | Болт 3M10-6gx25 | |
| 31 | 3***6 | Блок | |
| 31 | 3***0 | Блок | |
| 32 | 3***8 | Стяжка | |
| 32 | 3***0 | Стяжка | |
| 33 | 4***4 | Подшипник 414 | |
| 34 | 3***4 | Втулка | |
| 34 | 3***0 | Втулка | |
| 36 | 3***3 | Ролик | |
| 37 | 3***8 | Ось | |
| 38 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 38 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 39 | 3***8 | Крышка | |
| 39 | 3***0 | Крышка | |
| 40 | 3***9 | Ось | |
| 41 | 3***0 | Шайба | |
| 41 | 3***0 | Шайба | |
| 42 | Ш***6 | Шплинт 4x36 | |
| 43 | 3***2 | Проушина | |
| 43 | 3***0 | Проушина | |
| 44 | 4***9 | Палец | |
| 44 | 4***0 | Палец | |
| 45 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 45 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 46 | Ш***5 | Шплинт 3,2x25 | |
| 47 | П***1 | Преобразователь усилия ПрУ ЛГФИ.404176.001 | |
| 48 | 3***4 | Упор | |
| 49 | Б***0 | Болт М12x1,25-6gx40 | |
| 50 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 50 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 51 | 4***1 | Ось 6-14в12x71 | |
| 52 | 3***1 | Шайба 14х3.01.10.019 ГОСТ 11371-78 | |
| 52 | 3***0 | Шайба 14х3 ГОСТ 1371-78 | |
| 53 | 3***9 | Стяжка | |
| 54 | 3***3 | Клин | |
| 54 | 3***0 | Клин | |
| 55 | 3***П | Устройство прижимное | |
| 55 | 3***П | Устройство прижимное | |
| 56 | 2***5 | Болт | |
| 57 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 57 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
