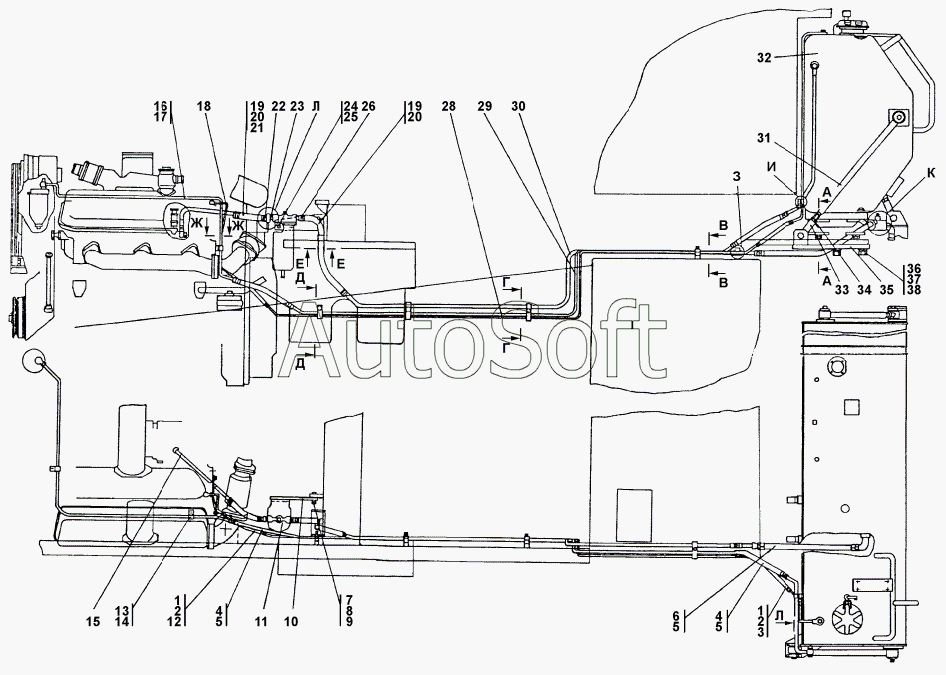

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 311102-25-1СП Установка бака
7
10
26
23
22
21
21
12
12
3
3
27
27
14
13
24
10
36
36
34
25
8
37
9
9
38
38
5
5
5
2
2
20
20
11
16
30
30
29
29
28
28
32
32
17
17
15
15
16
18
18
35
35
33
33
31
31
4
4
4
6
6
1
1
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311102-25-1-20СП | 3***П | Установка бака | |
| 311102-25-1СП | 3***П | Установка бака | |
| 1 | 4***0 | Хомут | |
| 2 | 1***2 | Хомут стяжной червячный 11018-У-02 | |
| 3 | 4***7 | Рукав | |
| 3 | 4***0 | Рукав | |
| 4 | 4***П | Рукав диаметр 12 | |
| 4 | 4***П | Рукав диаметр 12 | |
| 5 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 6 | 4***П | Рукав диаметр 12 | |
| 6 | 4***П | Рукав диаметр 12 | |
| 7 | Б***5 | Болт М12x1,25-6gx25 | |
| 8 | Ш***Т | Шайба 12 ОТ | |
| 9 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 10 | 3***8 | Кронштейн | |
| 10 | 3***0 | Кронштейн | |
| 11 | Ф***а | Фильтр грубой очистки топлива | |
| 12 | 4***6 | Рукав | |
| 12 | 4***0 | Рукав | |
| 13 | 7***6 | Хомут | |
| 14 | 7***6 | Прокладка | |
| 15 | 1***П | Трубопровод | |
| 15 | 1***П | Трубопровод | |
| 16 | 1***П | Трубопровод | |
| 16 | 1***П | Трубопровод | |
| 17 | 1***П | Трубопровод | |
| 17 | 1***П | Трубопровод | |
| 18 | 2***П | Трубопровод | |
| 18 | 2***П | Трубопровод | |
| 19 | 4***П | Хомут | |
| 20 | 1***2 | Хомут 11028-У-02 | |
| 21 | 4***4 | Рукав | |
| 21 | 4***0 | Рукав | |
| 22 | 1***1 | Переходник | |
| 23 | 1***0 | Наконечник | |
| 24 | Б***5 | Болт М8-6gx25 | |
| 25 | Ш***Т | Шайба 8Т | |
| 26 | 1***0 | Наконечник | |
| 27 | 4***8 | Рукав | |
| 27 | 4***0 | Рукав | |
| 28 | 3***П | Трубопровод | |
| 28 | 3***П | Трубопровод | |
| 29 | 3***П | Трубопровод | |
| 29 | 3***П | Трубопровод | |
| 30 | 3***П | Трубопровод | |
| 30 | 3***П | Трубопровод | |
| 31 | 3***П | Стяжка | |
| 31 | 3***П | Стяжка | |
| 32 | 1***П | Бак | |
| 32 | 1***П | Бак | |
| 33 | 3***П | Втулка | |
| 33 | 3***П | Втулка | |
| 34 | Г***5 | Гайка М16x1,5 | |
| 35 | 3***П | Кронштейн | |
| 35 | 3***П | Кронштейн | |
| 36 | 2***5 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 37 | Ш***Т | Шайба 24Т | |
| 38 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 |
