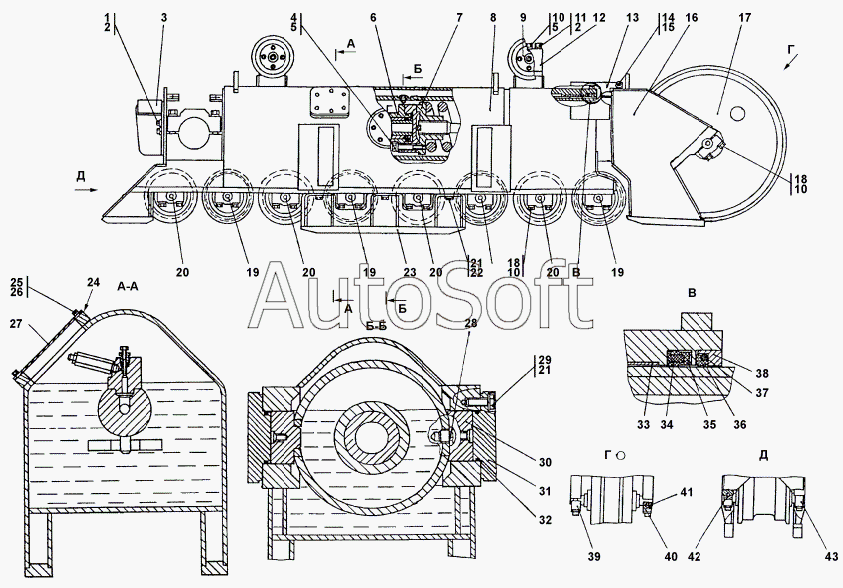

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 311102-21-12СП/-13СП Тележка
18
18
15
15
42
41
21
21
21
11
11
18
37
28
13
13
33
31
12
40
40
29
32
5
5
2
2
26
4
4
10
10
10
10
22
39
29
1
1
14
25
24
24
34
19
19
19
6
6
6
7
7
9
9
20
20
20
20
20
6
19
17
17
16
16
23
23
39
43
27
30
38
35
36
23
8
8
8
8
3
3
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311102-21-12-20СП | 3***П | Тележка | |
| 311102-21-12СП | 3***П | Тележка | |
| 311102-21-13-20СП | 3***П | Тележка | |
| 311102-21-13CП | 3***П | Тележка | |
| 1 | 2***1 | Болт М16-6gх30 | |
| 1 | 2***0 | Болт M16-6gx30 | |
| 2 | Ш***Т | Шайба 16 ОТ | |
| 3 | 1***П | Отбойник | |
| 3 | 1***П | Отбойник | |
| 3 | 1***П | Отбойник | |
| 3 | 1***П | Отбойник | |
| 4 | 2***0 | Болт M20x1,5-6gx120 | |
| 4 | 2***0 | Болт M20x1,5-6gx120 | |
| 5 | Ш***Т | Шайба 20 ОТ | |
| 6 | 1***П | Механизм натяжения | |
| 6 | 1***П | Механизм натяжения | |
| 6 | 1***П | Механизм натяжения | |
| 6 | 1***П | Механизм натяжения | |
| 7 | 1***П | Механизм сдавания | |
| 7 | 1***П | Механизм сдавания | |
| 8 | 3***П | Рама тележки | |
| 8 | 3***П | Рама тележки | |
| 8 | 3***П | Рама тележки | |
| 8 | 3***П | Рама тележки | |
| 9 | 1***П | Каток поддерживающий | |
| 9 | 1***П | Каток поддерживающий | |
| 10 | 2***2 | Болт M20-6gx85 | |
| 10 | 2***0 | Болт M20-6gx85 | |
| 11 | 2***2 | Болт | |
| 11 | 2***0 | Болт | |
| 12 | 1***2 | Опора | |
| 13 | 1***0 | Кожух | |
| 13 | 1***0 | Кожух | |
| 14 | Б***0 | Болт М12-6gx20 | |
| 15 | 3***5 | Шайба | |
| 15 | 3***0 | Шайба | |
| 16 | 1***П | Рама тележки передняя | |
| 16 | 1***П | Рама тележки передняя | |
| 17 | 1***П | Колесо натяжное | |
| 17 | 1***П | Колесо натяжное | |
| 18 | 3***7 | Шайба | |
| 18 | 3***0 | Шайба | |
| 19 | 1***П | Каток опорный | |
| 19 | 1***П | Каток опорный | |
| 20 | 1***П | Каток опорный | |
| 20 | 1***П | Каток опорный | |
| 21 | 3***1 | Шайба | |
| 21 | 3***0 | Шайба | |
| 22 | Б***5 | Болт М16-6gx45 | |
| 23 | 3***П | Щиток | |
| 23 | 3***П | Щиток | |
| 24 | 4***8 | Прокладка | |
| 24 | 4***0 | Прокладка | |
| 25 | Б***6 | Болт М8-6gx16 | |
| 26 | Ш***Т | Шайба 8Т | |
| 27 | 1***1 | Крышка | |
| 28 | 1***7 | Стопор | |
| 29 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 30 | 1***1 | Вкладыш | |
| 31 | 1***5 | Крышка | |
| 32 | 0***8 | Кольцо | |
| 33 | 1***9 | Втулка | |
| 34 | 4***7 | Кольцо упругое | |
| 35 | 1***3 | Манжета | |
| 36 | 1***2 | Манжета | |
| 37 | 4***6 | Кольцо упругое | |
| 38 | 1***4 | Каркас | |
| 39 | 1***0 | Крышка | |
| 39 | 1***0 | Крышка | |
| 40 | 1***1 | Крышка | |
| 40 | 1***0 | Крышка | |
| 41 | 3***0 | Штифт | |
| 42 | 3***1 | Штифт | |
| 43 | 1***9 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
