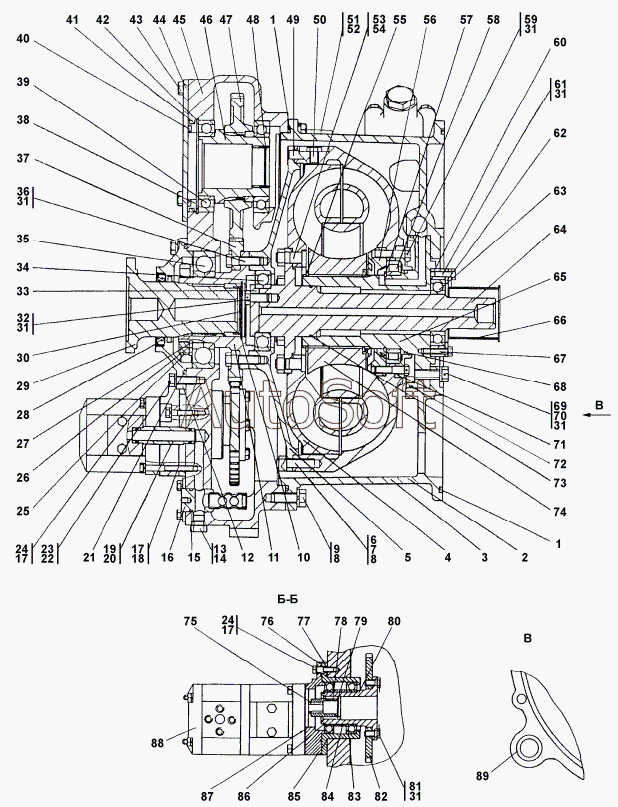

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 1101-14-1-01СП Гидротрансформатор с редуктором привода насосов
65
5
11
47
16
66
3
3
45
45
2
4
74
29
64
33
71
56
60
62
37
82
46
84
80
77
19
12
76
6
30
53
68
27
44
38
78
61
81
32
25
69
50
49
13
13
51
51
73
87
87
57
18
67
24
24
43
23
36
59
70
70
9
9
26
7
54
8
8
17
17
17
22
75
86
55
79
10
42
48
14
20
15
89
52
40
85
41
21
1
1
72
28
58
58
83
39
63
34
35
88
31
31
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Кольцо 500-510-58-2-3 | |
| 2 | 1***3 | Колесо насосное | |
| 3 | 1***1 | Корпус | |
| 3 | 1***0 | Корпус | |
| 4 | 1***4 | Колесо турбинное | |
| 5 | 1***П | Фланец | |
| 6 | 1***6 | Пластина | |
| 7 | 3***3 | Гайка М12х1,25 | |
| 8 | 2***0 | Шпилька М12 | |
| 9 | 2***7 | Болт М 14x1,5-6gх40 | |
| 9 | 2***0 | Болт М 14x1,5-6gх40 | |
| 10 | 5***3 | Кольцо С75 | |
| 11 | 1***П | Ступица | |
| 12 | 1***7 | Крышка | |
| 13 | 3***6 | Пробка | |
| 13 | 3***0 | Пробка | |
| 14 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 15 | 0***8 | Кольцо 027-032-30-2-51-1668 | |
| 16 | 1***П | Заборник | |
| 17 | Ш***Т | Шайба 8Т | |
| 18 | Б***0 | Болт М8-6gx70 | |
| 19 | 1***6 | Втулка | |
| 20 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 21 | 1***8 | Кольцо 175-181-36-2-51-1668 | |
| 22 | Ш***Т | Шайба 12 ОТ | |
| 23 | Б***0 | Болт М12-6gx30 | |
| 24 | Б***5 | Болт М8-6gx35 | |
| 25 | 3***0 | Гайка | |
| 26 | 3***0 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 | |
| 27 | 2***0 | Шайба | |
| 28 | 2***3 | Манжета 2.2-75x100-3 | |
| 29 | 1***6 | Фланец | |
| 30 | 1***7 | Заглушка | |
| 31 | П***С | Проволока 1,6-0-С | |
| 32 | 2***0 | Болт | |
| 33 | 1***3 | Фланец | |
| 34 | 1***2 | Подшипник 176212 | |
| 35 | 1***8 | Подшипник 176218 | |
| 36 | 2***1 | Болт 3М12-6gx40 | |
| 37 | 1***8 | Шестерня | |
| 38 | 2***1 | Втулка | |
| 39 | 1***А | Подшипник ГОСТ 8338-75 | |
| 40 | 1***1 | Кольцо 100-110-58-2-ИРП1314-1 | |
| 41 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 42 | 5***8 | Кольцо С125 ГОСТ 13941-86 | |
| 43 | Б***5 | Болт М12-6gx25 | |
| 44 | 2***3 | Крышка | |
| 45 | 1***2 | Корпус | |
| 45 | 1***0 | Корпус | |
| 46 | 1***2 | Ступица | |
| 47 | 1***П | Шестерня | |
| 48 | 5***5 | Кольцо С52 | |
| 49 | 3***3 | Штифт | |
| 50 | 3***2 | Пробка | |
| 51 | 7***0 | Пробка | |
| 51 | 7***0 | Пробка | |
| 52 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 53 | 1***6 | Болт призонный | |
| 54 | 3***2 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 55 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 56 | 1***5 | Коллектор | |
| 57 | 5***2 | Кольцо | |
| 58 | 1***0 | Подшипник 1032920 | |
| 58 | 7***3 | Подшипник 7А-1032920Д1Т3 | |
| 59 | 2***2 | Болт 3М10-6gх40 | |
| 60 | 1***6 | Стакан | |
| 61 | 2***0 | Болт | |
| 62 | 1***7 | Кольцо | |
| 63 | 2***0 | Подшипник 210 | |
| 64 | 1***2 | Вал турбины | |
| 65 | 1***П | Ось реактора | |
| 66 | 1***П | Крышка | |
| 67 | Б***0 | Болт М8-6gx20 | |
| 68 | 2***5 | Кольцо уплотнительное | |
| 69 | 3***0 | Шайба | |
| 70 | 2***0 | Болт 3М14х1,5-6gx35 | |
| 70 | 2***0 | Болт 3М14х1,5-6gх35 | |
| 71 | 1***4 | Стакан | |
| 72 | 2***3 | Кольцо 205-210-36-2-3 | |
| 73 | 4***5 | Кольцо уплотнительное | |
| 74 | 1***5 | Колесо реактора | |
| 75 | 5***5 | Кольцо С16 ГОСТ 13940-86 | |
| 76 | 1***8 | Крышка | |
| 77 | 1***5 | Стакан | |
| 78 | 4***9 | Муфта | |
| 79 | 5***2 | Кольцо С28 ГОСТ 13941-86 | |
| 80 | 1***4 | Ступица | |
| 81 | 2***1 | Болт | |
| 82 | 1***1 | Шестерня | |
| 83 | 1***0 | Подшипник 110 | |
| 84 | 1***3 | Втулка | |
| 85 | 1***8 | Кольцо 104-110-36-2-51-1668 | |
| 86 | 5***0 | Кольцо С50 | |
| 87 | 4***9 | Прокладка | |
| 87 | 4***0 | Прокладка | |
| 88 | Н***0 | Насос НШ-14-10 | |
| 89 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
