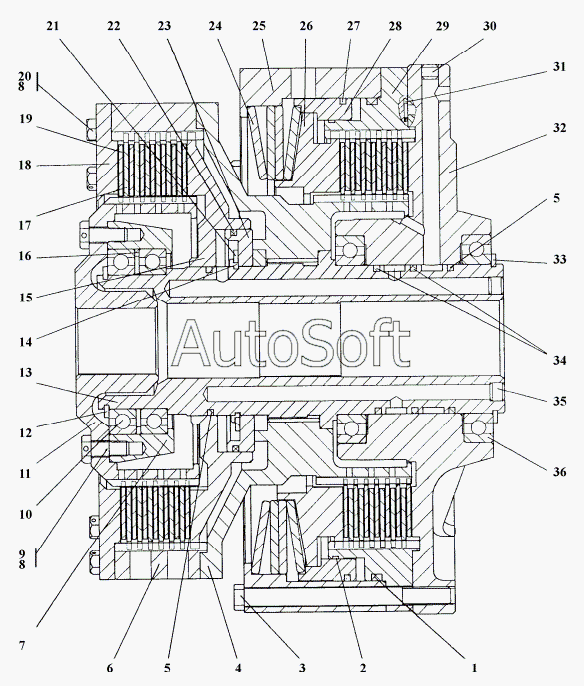

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 1101-18-10СП Фрикцион бортовой и тормоз остановочный
19
4
32
13
29
28
26
25
24
6
11
15
23
14
16
18
7
17
34
5
5
22
27
30
2
35
20
3
9
31
1
12
33
21
10
36
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-18-10СП | 1***П | Фрикцион бортовой и тормоз остановочный | |
| 1 | 3***3 | Кольцо 315-325-58-2-3 | |
| 2 | 2***5 | Кольцо уплотнительное | |
| 3 | 2***3 | Болт М12-6gx140 | |
| 4 | 1***П | Барабан | |
| 5 | 2***4 | Кольцо уплотнительное | |
| 6 | 1***8 | Барабан | |
| 7 | 1***5 | Обойма | |
| 8 | П***6 | Проволока КС-1,6 | |
| 9 | 2***1 | Болт 3М10-6gх25 | |
| 10 | 1***8 | Подшипник 1000918 | |
| 11 | 1***9 | Барабан | |
| 12 | 5***5 | Кольцо С90 | |
| 13 | 1***4 | Вал | |
| 14 | 1***2 | Кольцо | |
| 15 | 1***0 | Поршень | |
| 16 | 1***3 | Кольцо | |
| 17 | 1***6 | Диск | |
| 18 | 1***4 | Крышка | |
| 19 | 1***П | Диск | |
| 20 | 2***1 | Болт 3М10-6gх80 | |
| 21 | 5***5 | Кольцо С110 | |
| 22 | 2***7 | Кольцо уплотнительное | |
| 23 | 1***1 | Кольцо | |
| 24 | 1***7 | Тарелка | |
| 25 | 1***6 | Барабан | |
| 26 | 1***5 | Диск нажимной | |
| 27 | 2***3 | Кольцо уплотнительное | |
| 28 | 1***4 | Поршень | |
| 29 | 1***3 | Проставка | |
| 30 | 7***1 | Пробка | |
| 31 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 32 | 1***1 | Корпус | |
| 33 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 34 | 1***0 | Кольцо уплотнительное | |
| 35 | 7***4 | Штифт | |
| 36 | 1***0 | Подшипник 1000920 |
