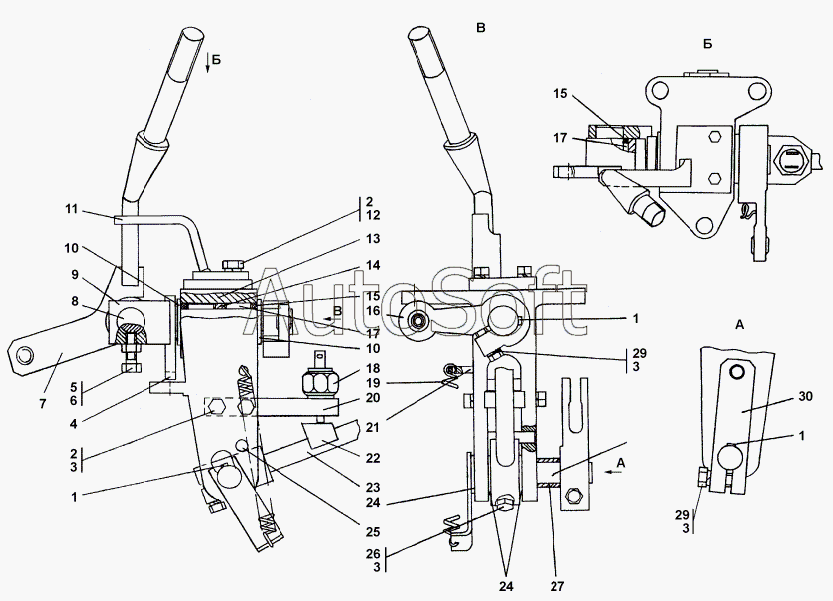

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 3501-13-143СП Блок управления
3
3
3
3
4
19
15
15
26
29
29
2
2
5
6
9
12
24
24
24
10
10
10
1
1
1
17
17
18
14
23
13
28
16
7
7
11
11
25
22
20
20
8
21
30
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-13-143СП | 3***П | Блок управления | |
| 1 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 2 | Б***6 | Болт М6-6gx16 | |
| 3 | Ш***Т | Шайба 6Т | |
| 4 | 2***3 | Кулачок | |
| 5 | Б***0 | Болт М6-6gx20 | |
| 6 | Г***6 | Гайка М6 | |
| 7 | 3***П | Рычаг | |
| 7 | 3***П | Рычаг | |
| 8 | 2***3 | Ось | |
| 9 | 2***2 | Вилка | |
| 10 | 3***0 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 10 | 3***0 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 11 | 3***П | Планка разделительная | |
| 11 | 3***П | Планка разделительная | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 3***П | Корпус | |
| 14 | 3***9 | Втулка | |
| 15 | 5***3 | Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84 | |
| 16 | 2***П | Рычаг | |
| 17 | 9***0 | Подшипник ГОСТ 4060-78 | |
| 18 | В***5 | Выключатель света заднего хода ТУ 37.003.1213-84 | |
| 19 | 7***1 | Пружина | |
| 20 | 3***9 | Проставка | |
| 20 | 3***0 | Проставка | |
| 21 | 2***4 | Упор | |
| 22 | 3***8 | Упор | |
| 23 | 3***П | Рукоятка | |
| 24 | 3***0 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 24 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 25 | 3***4 | Штифт | |
| 26 | Б***5 | Болт М8-6gx25 | |
| 27 | 2***1 | Проставка | |
| 28 | 3***П | Валик | |
| 29 | Б***0 | Болт М8-6gx30 | |
| 30 | 2***1 | Рычаг |
