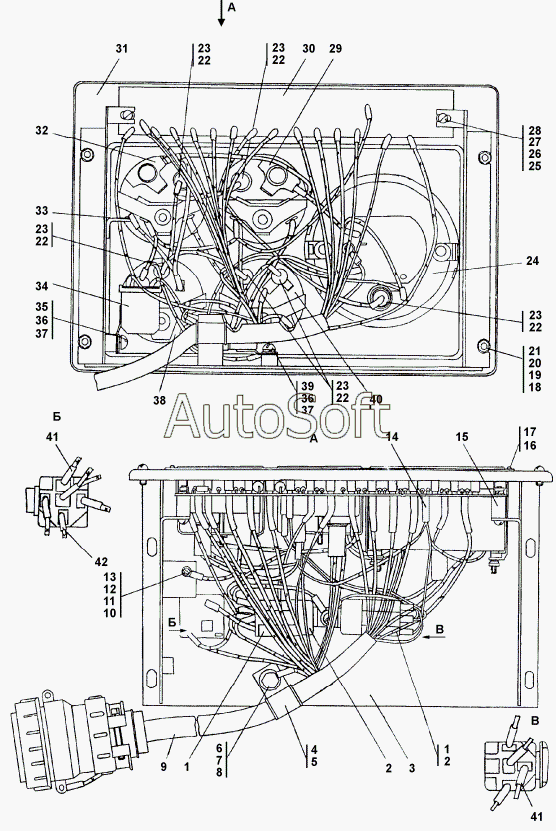

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 2502-10-153-02СП Щиток приборов
14
14
33
33
9
9
42
42
3
3
41
41
41
30
15
31
31
17
17
4
5
6
13
28
21
35
35
39
12
27
20
11
26
19
36
36
7
10
10
25
25
18
18
37
37
37
8
8
1
1
23
23
23
23
23
22
22
22
22
22
24
24
29
29
29
32
32
32
40
40
40
2
2
34
38
38
38
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-10-153-02-20СП | 2***П | Щиток приборов | |
| 2502-10-153-02СП | 2***П | Щиток приборов | |
| 1 | 4***6 | Колодка гнездовая 607605 | |
| 2 | 4***3 | Реле 9013747 | |
| 3 | 3***П | Щиток | |
| 3 | 3***П | Щиток | |
| 4 | 7***4 | Прокладка | |
| 5 | 7***9 | Хомутик | |
| 6 | Б***6 | Болт М8-6gx16 | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | 2***П | Жгут | |
| 9 | 2***П | Жгут | |
| 10 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | |
| 10 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | Ш***3 | Шайба 3 | |
| 12 | Г***3 | Гайка М3 | |
| 13 | В***0 | Винт В.М3-6gx10 | |
| 14 | 2***П | Провод 112 | |
| 14 | 2***П | Провод 112 | |
| 15 | 3***1 | Проставка | |
| 16 | В***3 | Винт БКЖИ 758161.251-03 | |
| 16 | В***7 | Винт БКЖИ 758161.251-07 | |
| 17 | 4***7 | Табличка | |
| 17 | 4***0 | Табличка | |
| 18 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 19 | Ш***5 | Шайба 5 | |
| 20 | Г***5 | Гайка М5 | |
| 21 | В***2 | Винт В.М5-6gx12 | |
| 22 | 4***9 | Патрон со штекером ЛВ211-3714329 | |
| 23 | 3***1 | Лампа А24-2 | |
| 24 | 4***4 | Тахометр 2521.3813 | |
| 24 | 4***5 | Тахометр 2527.3813 | |
| 25 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 26 | Ш***4 | Шайба 4 | |
| 27 | Г***4 | Гайка М4 | |
| 28 | В***5 | Винт В.М4-6gx25 | |
| 29 | 4***2 | Приемник указателя давления 33 | |
| 29 | 4***3 | Приемник указателя давления 3306 | |
| 29 | 4***4 | Приемник указателя давления 3307 | |
| 30 | 3***П | Плата | |
| 31 | 3***2 | Панель | |
| 31 | 3***0 | Панель | |
| 32 | 4***2 | Приемник указателя температуры 36.3807010 | |
| 32 | 4***3 | Приемник указателя температуры 3606.3807010 | |
| 32 | 4***4 | Приемник указателя температуры 36.3807010 | |
| 33 | 2***П | Провод 110 | |
| 33 | 2***П | Провод 110 | |
| 34 | 7***0 | Реле-сигнализатор | |
| 35 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 35 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 36 | Ш***Т | Шайба 6Т | |
| 37 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 37 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 38 | 4***5 | Указатель напряжения 11.3812 | |
| 38 | 4***6 | Указатель напряжения 11.3812-Э | |
| 38 | 4***7 | Указатель напряжения 11.3812-Т | |
| 39 | В***2 | Винт В.М6-6gx12 | |
| 40 | 4***6 | Приемник указателя уровня топлива 34.3806010 | |
| 40 | 4***7 | Приемник указателя уровня топлива 34.3806010 | |
| 40 | 4***8 | Приемник указателя уровня топлива 34.3806010 | |
| 41 | 4***П | Провод | |
| 41 | 4***П | Провод | |
| 42 | 3***П | Провод | |
| 42 | 3***П | Провод |
