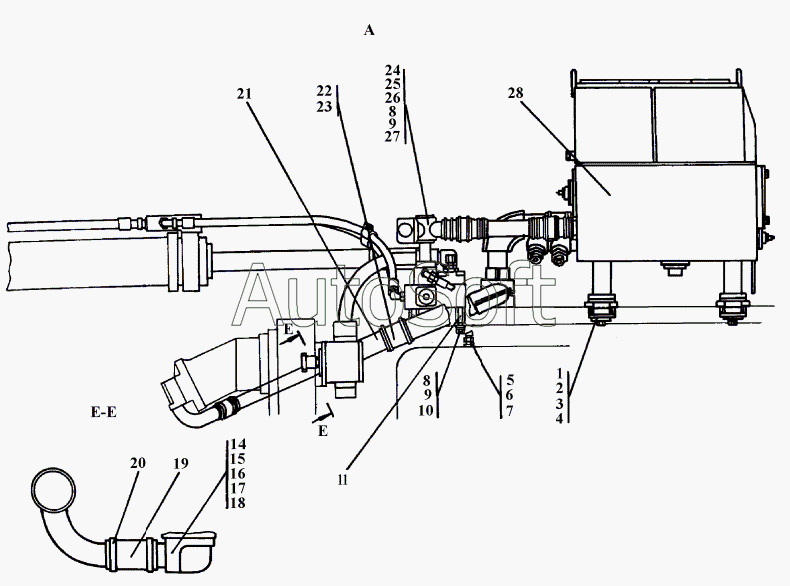

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 312001-26-1СП Установка гидросистемы
10
22
15
3
3
16
8
8
17
9
9
4
22
10
6
27
18
7
7
20
23
11
14
24
24
21
21
28
28
1
14
11
25
25
2
5
5
26
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Амортизатор | |
| 2 | 2***2 | Шайба | |
| 3 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 4 | Ш***Т | Шайба 16 ОТ | |
| 5 | 5***8 | Штуцер ввертной | |
| 5 | 5***0 | Штуцер ввертной | |
| 6 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 7 | Н***2 | Контргайка | |
| 7 | Н***1 | Контргайка | |
| 8 | Б***5 | Болт М12-6gx35 | |
| 9 | Ш***Т | Шайба 12 ОТ | |
| 10 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 11 | 3***6 | Опора | |
| 11 | 3***0 | Опора | |
| 14 | 3***П | Трубопровод | |
| 14 | 3***П | Трубопровод | |
| 15 | Б***0 | Болт М10-6gx70 | |
| 16 | Б***0 | Болт М10-6gx30 | |
| 17 | Ш***Т | Шайба 10 ОТ | |
| 18 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 19 | 4***1 | Рукав | |
| 20 | Х***2 | Хомут 1055-У-02 | |
| 21 | 3***П | Трубопровод | |
| 21 | 3***П | Трубопровод | |
| 22 | 4***1 | Рукав | |
| 22 | 4***0 | Рукав | |
| 23 | Х***2 | Хомут 1085-У-02 | |
| 24 | 3***П | Трубопровод | |
| 24 | 3***П | Трубопровод | |
| 25 | 2***3 | Фланец | |
| 25 | 2***0 | Фланец | |
| 26 | 4***8 | Кольцо защитное | |
| 27 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | 3***П | Бак гидросистемы | |
| 28 | 3***П | Бак гидросистемы |
