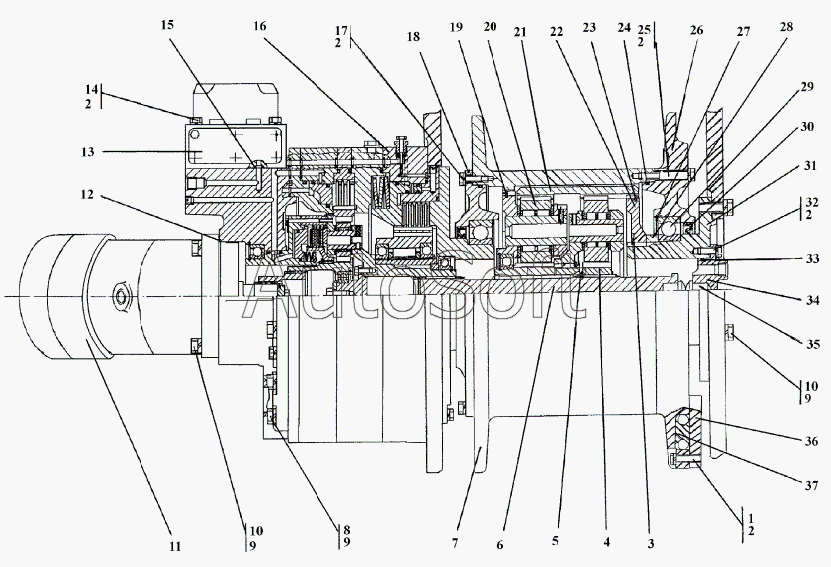

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 312001-90-9СП Лебедка
16
16
11
11
20
13
13
18
18
7
7
26
26
6
31
31
34
34
28
36
4
21
22
37
35
8
8
23
19
32
25
25
14
14
17
1
10
10
10
2
2
2
2
2
9
9
9
30
15
33
12
24
5
3
27
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-90-9-20СП | 3***П | Лебедка | |
| 312001-90-9СП | 3***П | Лебедка | |
| 1 | Б***0 | Болт М12x1,25-6gx40 | |
| 2 | Ш***Т | Шайба 12 ОТ | |
| 3 | 7***5 | Кольцо С160 ГОСТ 13940-86 | |
| 4 | 3***4 | Шестерня | |
| 5 | 5***0 | Кольцо С55 | |
| 6 | 3***2 | Торсион | |
| 7 | 3***9 | Барабан | |
| 7 | 3***0 | Барабан | |
| 8 | 2***1 | Болт | |
| 8 | 2***0 | Болт | |
| 9 | Ш***Т | Шайба 16 ОТ | |
| 10 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 10 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 11 | 3***П | Гидромотор | |
| 11 | 3***П | Гидромотор | |
| 12 | 1***3 | Кольцо 190-195-36-2-3 | |
| 13 | 3***П | Распределитель лебедки | |
| 13 | 3***П | Распределитель лебедки | |
| 14 | 2***8 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 14 | 2***0 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 15 | 0***8 | Кольцо 016-20-25-2-51- 1668 | |
| 16 | 3***П | Редуктор | |
| 16 | 3***П | Редуктор | |
| 17 | Б***5 | Болт М12x1,25-6gx35 | |
| 18 | 3***8 | Крышка | |
| 18 | 3***0 | Крышка | |
| 19 | 5***1 | Кольцо | |
| 20 | 3***П | Редуктор | |
| 21 | 3***8 | Шестерня | |
| 22 | 3***2 | Муфта | |
| 23 | 5***5 | Кольцо | |
| 24 | 3***5 | Кольцо 345-355-58-2-5 | |
| 25 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 25 | 2***0 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 26 | 3***0 | Реборда | |
| 26 | 3***0 | Реборда | |
| 27 | 7***6 | Кольцо С240 ГОСТ 13941-86 | |
| 28 | 3***2 | Кольцо | |
| 29 | 1***2 | Подшипник 132 | |
| 30 | М***3 | Манжета 2,2-180x220-3 | |
| 31 | 3***3 | Фланец | |
| 31 | 3***0 | Фланец | |
| 32 | Б***0 | Болт М12-6gx30 | |
| 33 | 0***3 | Кольцо 092-105-75-2-3 | |
| 34 | 3***4 | Крышка | |
| 34 | 3***0 | Крышка | |
| 35 | 2***8 | Пята | |
| 36 | 3***5 | Планка | |
| 37 | 3***2 | Клин |
