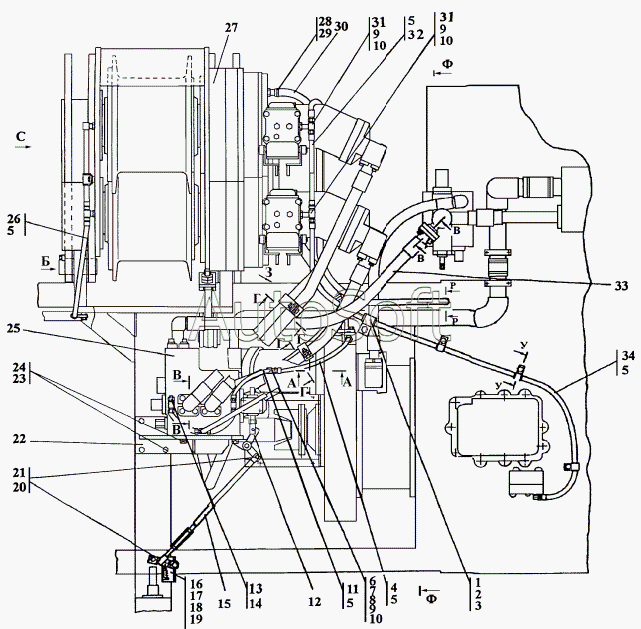

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 312001-94-1-03СП Установка привода лебедки с системой гидроуправления
15
15
22
22
12
12
16
16
27
27
6
6
25
25
33
33
29
29
11
11
34
34
32
32
32
26
26
4
4
1
1
2
2
21
21
3
7
7
30
17
24
24
18
23
19
19
5
5
5
5
5
9
9
9
8
10
10
10
13
13
14
20
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-94-1-03-20СП | 3***П | Установка привода лебедки с системой гидроуправления | |
| 312001-94-1-03СП | 3***П | Установка привода лебедки с системой гидроуправления | |
| 1 | 2***6 | Скоба | |
| 1 | 2***0 | Скоба | |
| 2 | 2***7 | Планка | |
| 2 | 2***0 | Планка | |
| 3 | 4***5 | Втулка | |
| 4 | 4***П | Рукав диаметр 12 | |
| 4 | 4***П | Рукав диаметр 12 | |
| 5 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 6 | 3***П | Тройник | |
| 6 | 3***П | Тройник | |
| 7 | 4***3 | Штуцер | |
| 7 | 4***0 | Штуцер | |
| 8 | 0***8 | Кольцо 019-023-25-2-51-1668 | |
| 9 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 10 | Н***2 | Контргайка | |
| 11 | 4***П | Рукав d.12 | |
| 11 | 4***П | Рукав d.12 | |
| 12 | 3***П | Мостик | |
| 12 | 3***П | Мостик | |
| 13 | Н***2 | Гайка накидная | |
| 13 | Н***1 | Гайка накидная | |
| 14 | Н***4 | Заглушка сферическая | |
| 15 | 3***П | Тяга | |
| 15 | 3***П | Тяга | |
| 16 | 3***П | Мостик | |
| 16 | 3***П | Мостик | |
| 17 | Б***5 | Болт М12x1,25-6gx25 | |
| 18 | Ш***Т | Шайба 12 ОТ | |
| 19 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 20 | Ш***4 | Шплинт 3,2x14 | |
| 21 | 4***9 | Ось | |
| 21 | 4***0 | Ось | |
| 22 | 3***П | Кронштейн | |
| 22 | 3***П | Кронштейн | |
| 23 | Ш***Т | Шайба 16 ОТ | |
| 24 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 25 | 3***П | Распределитель гидромоторов | |
| 25 | 3***П | Распределитель гидромоторов | |
| 26 | 4***П | Рукав диаметр 12 | |
| 26 | 4***П | Рукав d.12 | |
| 27 | 3***П | Установка лебедок | |
| 27 | 3***П | Установка лебедок | |
| 28 | 1***2 | Хомут 1028-У-02 | |
| 29 | 4***П | Штуцер | |
| 29 | 4***П | Штуцер | |
| 30 | 4***2 | Рукав | |
| 32 | 4***П | Рукав диаметр 12 | |
| 32 | 4***П | Рукав диаметр 12 | |
| 33 | 3***П | Рукав d.32 | |
| 33 | 3***П | Рукав d.32 | |
| 34 | 4***П | Рукав d.12 | |
| 34 | 4***П | Рукав d.12 |
