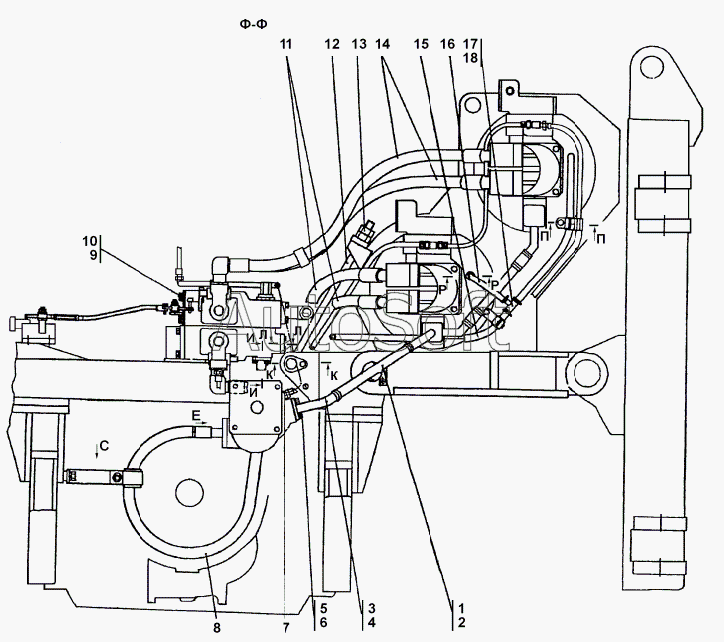

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 312001-94-1-03СП Установка привода лебедки с системой гидроуправления
7
2
18
4
9
6
13
13
10
5
1
15
16
8
12
12
17
17
11
11
14
14
3
3
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Рукав | |
| 2 | Х***2 | Хомут 1045-У-02 | |
| 3 | 3***П | Патрубок | |
| 3 | 3***П | Патрубок | |
| 4 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 5 | Б***0 | Болт М10-6gx30 | |
| 6 | Ш***Т | Шайба 10 ОТ | |
| 7 | 4***0 | Втулка | |
| 8 | 2***П | Рукав d.32 | |
| 8 | 2***П | Рукав d.32 | |
| 9 | Ш***Т | Шайба 16 ОТ | |
| 10 | Б***5 | Болт М16x1,5-6gx35 | |
| 11 | 3***П | Рукав d.32 | |
| 11 | 3***П | Рукав d.32 | |
| 12 | 3***1 | Болт | |
| 12 | 3***0 | Болт | |
| 13 | 3***1 | Гайка М30x2 | |
| 13 | 3***0 | Гайка М30x2 | |
| 14 | 3***П | Рукав d.32 | |
| 14 | 3***П | Рукав d.32 | |
| 15 | 4***6 | Рукав | |
| 16 | 4***1 | Рукав | |
| 17 | 3***П | Тройник | |
| 17 | 3***П | Тройник | |
| 18 | Х***2 | Хомут 1028-У-02 |
