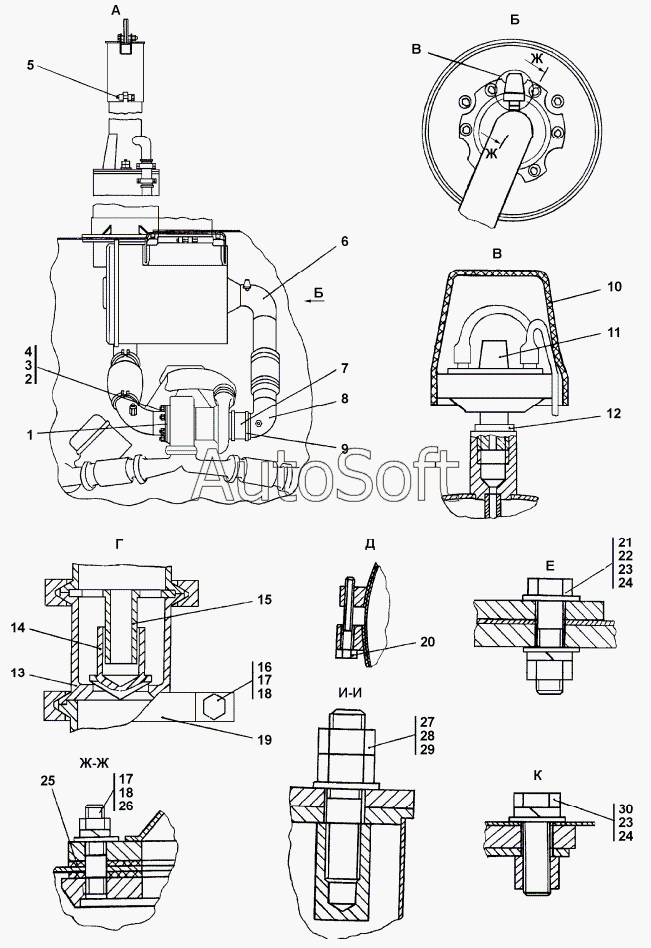

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 311502-05-2СП Установка систем воздухоочистки и выпуска
13
21
20
19
18
18
17
17
16
15
14
22
10
9
8
7
6
5
1
12
2
24
24
24
28
28
29
29
11
2
4
3
30
27
26
25
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Прокладка патрубка выпускного | |
| 2 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 2 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 3 | 3***2 | Шайба 10 | |
| 4 | 2***5 | Гайка М10-6Н | |
| 5 | Б***0 | Болт М10-6gх50 | |
| 6 | 3***П | Воздуховод | |
| 7 | 4***5 | Рукав | |
| 8 | 1***П | Воздуховод | |
| 9 | 4***П | Хомут | |
| 10 | 4***2 | Колпачок защитный | |
| 11 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 12 | 1***2 | Кольцо 14x20 МН4152-62 | |
| 13 | 0***5 | Корпус | |
| 14 | 0***6 | Клапан | |
| 15 | 0***7 | Направляющая | |
| 16 | Б***0 | Болт М8-6gх30 | |
| 17 | Г***8 | Гайка М8 | |
| 18 | Ш***Т | Шайба 8Т | |
| 19 | 4***5 | Хомут | |
| 20 | 2***0 | Болт | |
| 21 | 2***0 | Болт М12х1,25-6gх45 | |
| 22 | Г***5 | Гайка М12х1,25 | |
| 23 | Ш***Т | Шайба 12ОТ | |
| 24 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 24 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 25 | 4***3 | Прокладка | |
| 26 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 27 | Г***5 | Гайка М16х1,5 | |
| 28 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 28 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 29 | 2***0 | Шпилька М16 2-3п/1,5-6gх55.66.013 ГОСТ 22034-76 | |
| 29 | 2***0 | Шпилька М16 (2-Зп)/(1,5-6)х55 ГОСТ 22034-76 | |
| 30 | Б***0 | Болт М12х1,25-6gх40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
